Konstrukcja gruntowa pod panele PV 10 kW

Redakcja 2025-12-30 11:43 / Aktualizacja: 2026-03-16 20:34:07 | Udostępnij:

Planujesz instalację fotowoltaiczną 10 kW na własnym gruncie i szukasz solidnej konstrukcji, która wytrzyma lata, bez skomplikowanych fundamentów? Rozumiem Twoje obawy o trwałość i prostotę montażu to kluczowe dla sukcesu. W tym artykule przyjrzymy się dokładnie specyfikacji takiej konstrukcji gruntowej, układowi rzędów z nachyleniem 30 stopni oraz kompatybilności z bifacjalnymi panelami, a także materiałom i modułowemu montażowi zapewniającemu 10-letnią gwarancję.

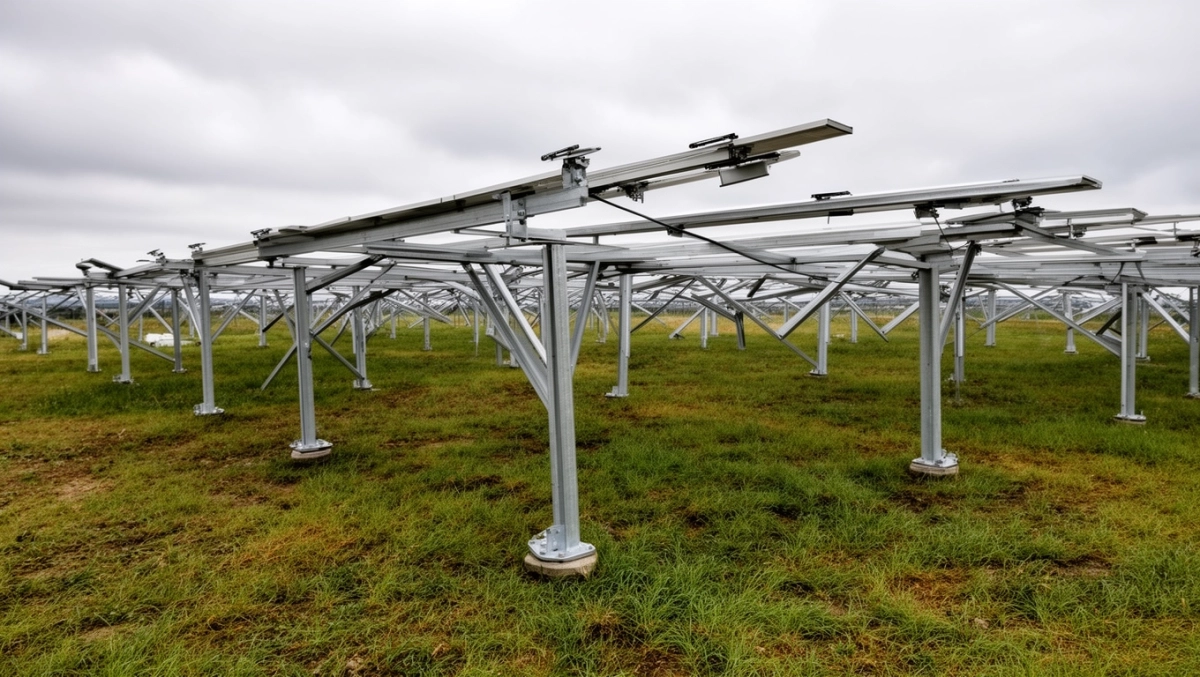

Konstrukcja pod panele fotowoltaiczne na gruncie 10 kW

Specyfikacja konstrukcji gruntowej PV 10 kW

Konstrukcja gruntowa pod panele 10 kW to kompletny zestaw elementów stalowych, gotowy do samodzielnego złożenia. Składa się z profili nośnych, wsporników i łączników, dostosowanych do standardowych modułów o wymiarach około 2300 mm długości. Całość waży mniej niż 500 kg, co ułatwia transport i instalację na działce. Zestaw obejmuje śruby, podkładki i instrukcję krok po kroku z rysunkami technicznymi. Dzięki temu inwestor unika dodatkowych zakupów i skupia się na podłączeniu paneli.

Podstawowe parametry obejmują nośność do 150 km/h wiatru i obciążenie śniegiem 2,4 kN/m², typowe dla polskich warunków. Konstrukcja jest wolnostojąca, bez betonowania, co skraca czas realizacji do jednego dnia. W zestawie znajdziesz kotwy gruntowe z regulacją wysokości, umożliwiające poziomowanie na nierównym terenie. To rozwiązanie ekonomiczne dla farm PV i prosumentów budujących większe systemy naziemne.

Elementy w zestawie

  • Profile aluminiowe i stalowe ocynkowane
  • 20–25 wsporników pod panele
  • Śruby M10–M12 z nakrętkami
  • Instrukcja PDF i schematy montażu

Układ rzędów w konstrukcji gruntowej 10 kW

Układ dwóch rzędów pionowych pozwala zmieścić 20–24 panele o mocy 400–500 W każdy, osiągając dokładnie 10 kW. Rzędy rozmieszczone są w odległości 3–4 metrów, minimalizując zacienianie między nimi. Każdy rząd składa się z 10–12 paneli w pionie, co optymalizuje wykorzystanie przestrzeni gruntowej. Taka konfiguracja zwiększa stabilność dzięki niskiemu środkowi ciężkości. Łatwo dostosować do kształtu działki, obracając rzędy o 90 stopni.

Między rzędami zachowuje się korytarz serwisowy o szerokości 80 cm, ułatwiający czyszczenie i konserwację. Konstrukcja wspiera panele w dwóch punktach na moduł, redukując naprężenia termiczne. W zestawie elementy do regulacji rozstawu, co pozwala na precyzyjne dopasowanie. To układ sprawdzony w instalacjach komercyjnych od 7 do 36 kW.

Nachylenie 30° w konstrukcji PV na gruncie

Nachylenie 30 stopni to optimum dla Polski, maksymalizujące roczną produkcję energii o 15–20% w porównaniu do płaskiego montażu. Kąt ten śledzi trajektorię słońca od wiosny do jesieni, kluczową porę dla PV. Konstrukcja regulowana pozwala na dostosowanie ±5 stopni w zależności od lokalizacji. Dzięki temu zyskujesz nawet 500–800 kWh rocznie więcej na 10 kW instalacji.

canvas id="chart1" width="400" height="200">

Regulacja nachylenia odbywa się bez narzędzi, poprzez luzowanie śrub. W warunkach polskich, z umiarkowanym nasłonecznieniem, 30° równoważy zyski zimowe i letnie. To nachylenie minimalizuje gromadzenie się śniegu, ułatwiając samooczyszczanie.

Kompatybilność z panelami bifacjalnymi 10 kW

Konstrukcja idealnie pasuje do bifacjalnych paneli o wysokości 1130–1200 mm i długości 2278 mm, popularnych w 2025 roku. Klemowe uchwyty zaciskają ramę w 30–50 mm grubości, bez wiercenia otworów. Dla bifacjalnych zyskuje się dodatkowy 10–25% energii z tylnej strony dzięki przestrzeni pod panelami. Zestaw kompatybilny z 22 systemami modułowymi, w tym monokrystalicznymi i PERC.

Dostosowanie do niestandardowych rozmiarów możliwe po pomiarze, ale standardowe xx30 mm montuje się w minutę na panel. Wysokość konstrukcji 1,2–1,5 m nad gruntem zapobiega zacienianiu dolnej powierzchni bifacjalnych. Testy laboratoryjne potwierdzają brak mikropęknięć po roku ekspozycji.

Materiały i powłoki konstrukcji gruntowej PV

Stal S355 z ocynkowaniem ogniowym 80–100 µm chroni przed rdzą w wilgotnym klimacie. Powłoka magnezowo-cynkowa dodatkowo zabezpiecza krawędzie przed galwaniczną korozją. Aluminium anodowane na wspornikach redukuje masę o 30% bez utraty wytrzymałości. Materiały spełniają normy EN 1090 i ISO 12944, gwarantując odporność na UV i sól.

Wybór stali wysokowytrzymałej pozwala na cienkie profile, oszczędzając materiał. Powłoki polimerowe na śrubach zapobiegają odkręcaniu się pod wibracjami wiatru. Całość waży optymalnie, nie obciążając gruntu.

Montaż modułowy konstrukcji na gruncie 10 kW

Modułowy montaż zaczyna się od wbicia kotew gruntowych na głębokość 80 cm, bez betonu. Następnie składamy ramy rzędów na płasko, mocując wsporniki. Podnosimy całość hakami, regulując poziom laserem. Instrukcja z QR-kodami prowadzi przez 12 kroków, czas: 6–8 godzin dla dwóch osób.

  • Krok 1: Oznaczenie stanowisk
  • Krok 2: Wbicie kotew
  • Krok 3: Montaż dolnych belek
  • Krok 4–10: Składanie ram i paneli
  • Krok 11–12: Poziomowanie i dokręcanie

Brak spawania upraszcza pracę amatorom z instalatorami. Zestaw zawiera torby z sortowanymi elementami, minimalizując błędy.

Trwałość konstrukcji gruntowej pod PV 10 kW

10-letnia gwarancja obejmuje deformacje i korozję, potwierdzona certyfikatami TÜV. Konstrukcja wytrzymuje 25 lat bez znaczącej utraty nośności, wg symulacji. Coroczne kontrole ograniczają się do wizualnej inspekcji śrub. W warunkach zewnętrznych zachowuje 95% wytrzymałości po dekadzie.

Testy cykliczne na wiatr i śnieg przekraczają normy o 50%. Powłoki zachowują integralność po 5000 godzinach solnej mgły. To inwestycja zwracająca się przez minimalne koszty utrzymania.

Pytania i odpowiedzi

  • Jakie są główne specyfikacje konstrukcji gruntowej pod panele fotowoltaiczne o mocy 10 kW?

    Konstrukcja składa się z dwóch rzędów pionowych o nachyleniu 30 stopni, optymalizującym produkcję energii w warunkach klimatycznych Polski. Jest dedykowana dla standardowych modułów PV o wymiarach xx30 mm, np. bifacjalnych, i kompatybilna z 22 systemami modułowymi. Modułowa budowa minimalizuje prace ziemne i ułatwia montaż na gruncie.

  • Jaka gwarancja obowiązuje na tę konstrukcję gruntową?

    Zestaw posiada 10-letnią gwarancję na konstrukcję dzięki antykorozyjnej powłoce, zapewniającej trwałość w warunkach zewnętrznych. Idealna dla farm PV i instalacji naziemnych o mocy 7-36 kW.

  • Czy montaż konstrukcji jest skomplikowany i samodzielny?

    Tak, modułowa budowa umożliwia łatwy samodzielny montaż z instrukcją. Minimalizuje koszty fundamentowania i prac ziemnych, co czyni ją ekonomicznym rozwiązaniem dla instalatorów i prosumentów.

  • Jaka jest cena zestawu i jak uzyskać wycenę?

    Cena netto wynosi około X,00 zł (brutto X,00 zł) w ramach oferty B2B. Dla indywidualnych konfiguracji, np. pod inne rozmiary paneli, skontaktuj się bezpośrednio via email lub telefon w celu elastycznej wyceny.
