Jak podłączyć panel fotowoltaiczny krok po kroku – Poradnik 2025

Wizja własnej elektrowni słonecznej na dachu kusi niezależnością i niższymi rachunkami, jednak zanim zielona energia zacznie zasilać domowe gniazdka, pojawia się kluczowe pytanie techniczne: jak poprawnie podłączyć panel fotowoltaiczny? Etap ten sprowadza się do przemyślanego doboru i właściwego zrealizowania połączeń elektrycznych modułów, które muszą być dopasowane do charakterystyki inwertera oraz do warunków pracy całego systemu. To nie jest jedynie kwestia łączenia przewodów; chodzi o precyzyjne skomponowanie układu modułów w konfigurację szeregową lub równoległą, tak aby uzyskać optymalne napięcia i natężenia dostosowane do wejścia inwertera i maksymalnej mocy, jaką instalacja może wyprodukować. Niewłaściwy dobór połączeń może prowadzić do obniżonej wydajności, nadmiernego nagrzewania czy zagrożeń bezpieczeństwa. Dlatego projektowanie układu PV wymaga uwzględnienia charakterystyki modułów, ograniczeń inwertera oraz warunków eksploatacyjnych, aby system działał stabilnie i bezpiecznie przez lata.

• Wybór między łączeniem szeregowym a równoległym – co decyduje?
• Wpływ sposobu połączenia paneli na wydajność systemu PV

Łączenie paneli fotowoltaicznych szeregowo: Charakterystyka i zastosowanie

Łączenie paneli fotowoltaicznych szeregowo to klasyka gatunku w świecie fotowoltaiki, stosowana od dekad w wielu typach instalacji. Idea jest prosta, oparta na fundamentalnych prawach fizyki, z którymi styka się każdy elektryk. Wyobraź sobie baterie w latarce: łączysz plus jednej z minusem drugiej, tworząc zamknięty obwód. W przypadku paneli wygląda to analogicznie.

Fizycznie polega to na połączeniu dodatniego (plus) złącza DC jednego modułu z ujemnym (minus) złączem DC kolejnego modułu, i tak dalej, tworząc długi "łańcuch" paneli, nazywany stringiem. Końce tego łańcucha – wolny plus pierwszego panelu i wolny minus ostatniego panelu – są następnie prowadzone do falownika. Schemat połączeń jest intuicyjny dla każdego, kto pamięta lekcje fizyki dotyczące obwodów szeregowych.

Kluczową cechą takiego połączenia jest sposób, w jaki sumują się parametry elektryczne. Napięcie stałe (DC) generowane przez każdy panel w stringu sumuje się, dając wypadkowe napięcie stringa. Jeśli masz dziesięć paneli, każdy o napięciu Vmpp wynoszącym 35 V, to w idealnych warunkach szeregowe łączenie paneli fotowoltaicznych da string o napięciu około 350 V (10 * 35 V). Ten wzrost napięcia jest strategicznie ważny.

Natężenie prądu (DC) w obwodzie szeregowym pozostaje teoretycznie takie samo jak natężenie prądu generowanego przez jeden moduł w tym stringu (z pewnymi niuansami wynikającymi z dopasowania). Jeśli nasze panele generują prąd Impp na poziomie 10 A, to prąd w całym stringu będzie również wynosił około 10 A. Oznacza to, że "przez" każdy panel przepływa ten sam prąd.

Wysokie napięcie stringa jest korzystne z kilku powodów. Po pierwsze, pozwala na zmniejszenie strat mocy wynikających z rezystancji kabli. Moc (P) to iloczyn napięcia (V) i prądu (I) (P = V * I). Straty mocy na przewodach to I^2 * R, gdzie R to rezystancja kabla. Zwiększając napięcie V, możemy przesyłać tę samą moc P mniejszym prądem I (bo P = V * I, więc I = P/V). Mniejszy prąd I^2 oznacza mniejsze straty I^2 * R.

Mniejsze straty prądowe oznaczają, że do przesłania energii z dachu do falownika możemy użyć przewodów o mniejszym przekroju. Kable o mniejszym przekroju są tańsze, lżejsze i łatwiejsze w instalacji. Dla typowej instalacji rezydencyjnej standardem są kable DC o przekroju 4 mm², co jest zupełnie wystarczające dla prądów rzędu 10-15 A przy wysokich napięciach rzędu kilkuset woltów. Użycie cieńszych kabli to realna oszczędność na materiale i pracy.

Historycznie, łączenie szeregowe było dominujące, ponieważ standardowe falowniki stringowe wymagały stosunkowo wysokiego napięcia DC na wejściu (często minimalne napięcie startu wynosiło np. 100 V, a okno pracy MPPT zaczynało się od 150-200 V, sięgając nawet 1000 V czy 1500 V w systemach komercyjnych). Osiągnięcie takiego napięcia pojedynczymi panelami 12V czy 24V było niemożliwe; wymagało połączenia szeregowego wielu modułów.

Głównym, bolesnym piętnem połączenia szeregowego jest jego podatność na wpływ zacienienia. Pamiętasz, jak w szeregu prąd jest taki sam w każdym punkcie? Oznacza to, że jeśli jeden panel w stringu jest zacieniony lub zabrudzony, jego zdolność do generowania prądu spada. Ponieważ przez wszystkie panele musi przepływać ten sam prąd, prąd całego stringa zostaje ograniczony do poziomu tego najsłabszego, "butelkującego" modułu. To pułapka, w którą wpadają niedoświadczeni projektanci.

Wyobraźmy sobie string dziesięciu paneli, każdy generujący 10 A w pełnym słońcu. Jeden panel jest zacieniony w 50%, co ogranicza jego maksymalny prąd do np. 5 A. Cały string, mimo że pozostałe dziewięć paneli mogłoby wygenerować 10 A, zostanie ograniczony do przepływu 5 A. Oznacza to, że tracisz znaczącą część mocy z *całego stringa*, a nie tylko z tego jednego panelu. Straty są dysproporcjonalnie duże w stosunku do skali zacienienia.

Panele posiadają tzw. diody bocznikujące (bypass diodes), które częściowo łagodzą ten efekt, "omijając" zupełnie zacienioną sekcję panelu. Pozwalają one prądowi z pozostałych, niezacienionych części stringa, ominąć zablokowany panel. Ale to tylko łagodzenie objawów, nie rozwiązanie problemu spadku prądu w wyniku częściowego zacienienia, a pełne zacienienie pojedynczego panelu nadal drastycznie obniża produkcję całego stringa. To bezlitosna fizyka.

W konsekwencji, szeregowe łączenie paneli fotowoltaicznych jest najbardziej efektywne w instalacjach, gdzie wszystkie moduły mają identyczną orientację, nachylenie i co najważniejsze – są pozbawione *jakiegokolwiek* znaczącego zacienienia przez cały dzień i wszystkie pory roku. Idealne scenariusze to proste dachy skierowane na południe (w Polsce), bez kominów, drzew czy sąsiednich budynków rzucających cień na którąkolwiek część instalacji w ciągu dnia.

Zastosowanie tej metody wymaga precyzyjnej analizy zacienienia i idealnych warunków montażowych. Optymalne warunki dla połączenia szeregowego to te, gdzie panele pracują jak zespół idealnie zgranych sportowców – jeśli jeden ma gorszy dzień (jest zacieniony), cierpi na tym cały wynik drużyny (stringa).

Standardowe panele fotowoltaiczne posiadają zazwyczaj trzy diody bocznikujące, dzielące panel na trzy sekcje. Gdy jedna sekcja jest zacieniona, dioda bocznikująca aktywuje się, omijając tę sekcję, ale jednocześnie obniżając napięcie generowane przez panel (część modułu jest wyłączona). Jeśli całe ogniwo jest zacienione, wszystkie diody bocznikujące mogą się aktywować, a panel generuje znikomy prąd, co ma katastrofalne skutki dla całego stringa szeregowego.

Dlatego, choć proste i efektywne kosztowo pod kątem okablowania i kompatybilne z powszechnymi falownikami stringowymi, szeregowe łączenie wymaga bezkompromisowej oceny miejsca montażu. Fatalnym błędem jest zaprojektowanie długich stringów szeregowych na dachu z przeszkodami (kominami, lukarnami) lub w okolicy drzew, które przez część dnia rzucają cień na fragment instalacji. Taki błąd projektowy będzie kosztował właściciela utraconymi uzyskamiami energetycznymi przez cały okres eksploatacji systemu, co łatwo przeliczyć na realne pieniądze, które po prostu uciekają.

Instalacje szeregowe charakteryzują się wysokim napięciem w obwodzie DC, co wymaga odpowiednich zabezpieczeń, takich jak wyłączniki DC czy bezpieczniki topikowe, montowanych zazwyczaj w skrzynce DC w pobliżu falownika. Instalator musi stosować się do ścisłych wytycznych dotyczących bezpiecznej pracy z wysokim napięciem, które nawet po wyłączeniu falownika może utrzymywać się w przewodach biegnących z dachu.

Podsumowując, łączenie paneli fotowoltaicznych szeregowo to sprawdzona metoda, która doskonale sprawdza się w sprzyjających warunkach – jednolita orientacja, brak zacienienia. Oferuje korzyści w postaci uproszczonego okablowania i kompatybilności z większością inwerterów stringowych, które historycznie stanowiły trzon rynku. Wymaga jednak absolutnej precyzji w projektowaniu i weryfikacji warunków lokalnych, aby uniknąć znaczących spadków wydajności spowodowanych przez nawet niewielkie zacienienie lub inne niedoskonałości na poziomie pojedynczego modułu. Przeciętna moc panelu wynosi dziś np. 400-450 Wp, napięcie Vmpp ok. 35-40 V, a prąd Impp ok. 10-11 A. String składający się z 15 takich paneli osiągnie napięcie rzędu 525-600 V i prąd około 10-11 A. Takie parametry doskonale wpisują się w okna pracy wielu popularnych falowników stringowych 5-10 kW.

Łączenie paneli fotowoltaicznych równolegle: Cechy i kluczowe różnice

Odchodząc od koncepcji "łańcucha" elektrycznego, przechodzimy do łączenia równoległego – metody, która buduje "sieć" paneli, oferując inną logikę rozkładu parametrów elektrycznych. Jeśli łączenie szeregowe przypominało rurę, w której prędkość przepływu (prąd) jest wszędzie taka sama, to łączenie równoległe to system wielu rur połączonych ze sobą na końcach – ciśnienie (napięcie) jest takie samo na początku i końcu każdego odcinka, ale łączny przepływ (prąd) sumuje się. Fizyczne łączenie paneli fotowoltaicznych równolegle polega na połączeniu wszystkich dodatnich (+) złączy DC paneli ze sobą i wszystkich ujemnych (-) złączy DC paneli ze sobą.

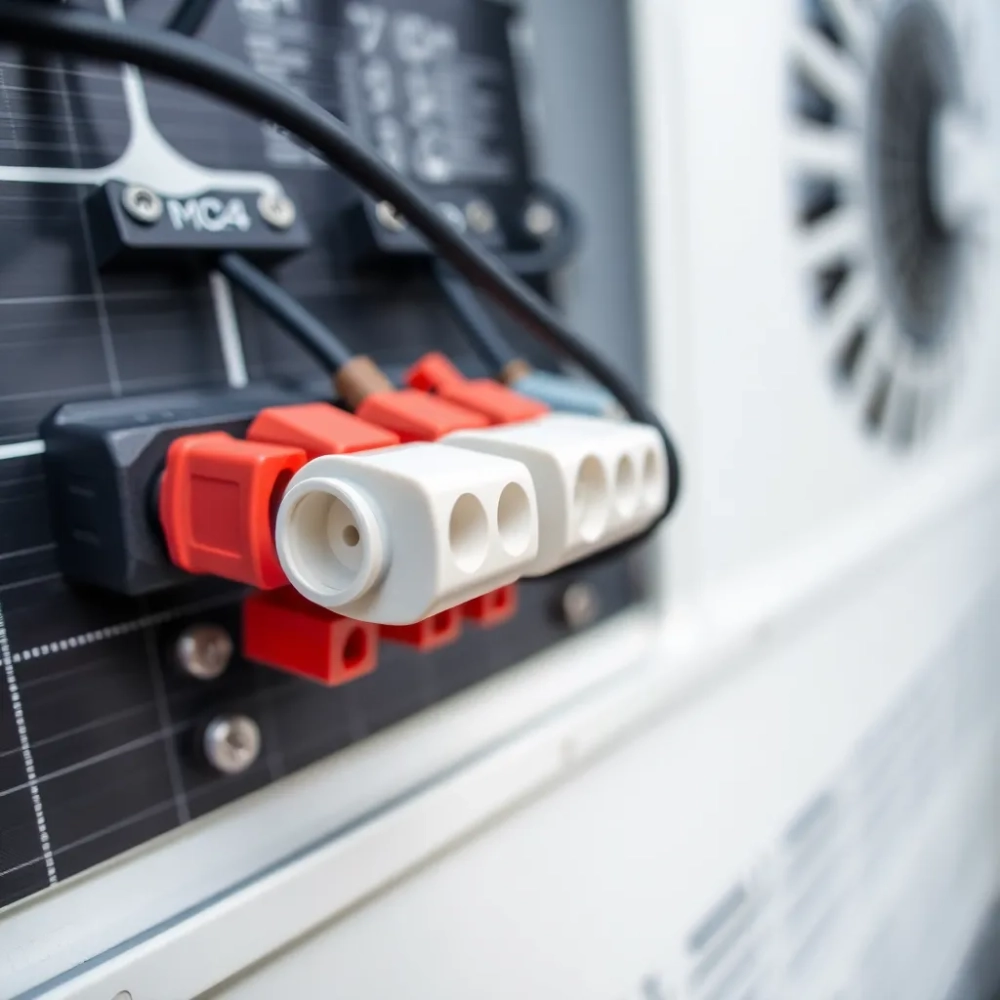

Najczęściej realizuje się to poprzez zastosowanie specjalnych konektorów typu "multibranch" (tzw. rozgałęźniki MC4), które umożliwiają podłączenie kilku przewodów plusowych (lub minusowych) w jednym punkcie, skąd pojedynczym przewodem (grubszym niż w przypadku stringów szeregowych) sygnał jest przesyłany dalej. Można także budować specjalne skrzynki przyłączeniowe DC (combiner boxes), w których zbiegają się wszystkie przewody plusowe i minusowe z poszczególnych modułów lub krótkich stringów szeregowych, zanim zostaną połączone równolegle.

Kluczowa różnica tkwi w sumowaniu parametrów. W przypadku łączenia równoległego, napięcie DC w całym obwodzie jest takie samo jak napięcie pojedynczego modułu (lub napięcie pojedynczego stringa, jeśli równolegle łączymy kilka stringów). Jeśli nasze panele mają napięcie Vmpp 35 V, to bez względu na to, czy połączymy ich dwa, czy dwadzieścia równolegle, napięcie w punkcie przyłączenia do falownika będzie wynosić około 35 V. To fundamentalna cecha tej metody.

Natomiast natężenie prądu DC generowanego przez poszczególne moduły (lub stringi) sumuje się. Jeśli każdy z dziesięciu paneli generuje prąd Impp 10 A, to połączone równolegle, dadzą one łączny prąd 100 A. To właśnie wysokie natężenie prądu charakteryzuje obwody połączone równolegle. Natężenie zostaje zsumowane, podczas gdy napięcie pozostaje niskie (równe napięciu najsłabszego elementu, ale zazwyczaj bliskie napięciu pojedynczego modułu).

Wysoki prąd stały (DC) wymaga zastosowania znacznie grubszych przewodów DC, aby zminimalizować straty mocy I^2 * R. Im wyższy prąd, tym większa rezystancja kabla prowadzi do większych strat cieplnych i spadków napięcia. Tam, gdzie w instalacji szeregowej wystarczył kabel 4 mm² do prądu 10 A, w instalacji równoległej dla prądu 100 A potrzebne mogą być kable o przekroju 50 mm² lub więcej, w zależności od długości tras kablowych. Grubsze kable to wyższy koszt materiału i trudniejszy montaż.

Gdzie więc ten rodzaj połączenia znajduje zastosowanie, skoro generuje problem z wysokim prądem i koniecznością użycia grubszego okablowania? Kluczową zaletą łączenia równoległego jest jego odporność na zmienne warunki pracy poszczególnych modułów. Jeśli jeden panel w obwodzie równoległym jest zacieniony i generuje mniej prądu (np. tylko 5 A zamiast 10 A), pozostałe panele nadal generują swój maksymalny prąd (np. 10 A). Sumaryczny prąd systemu spadnie, ale tylko o tę różnicę (z 100 A na 95 A w naszym 10-panelowym przykładzie), a nie zostanie ograniczony cały string do 5 A, jak w przypadku połączenia szeregowego. Minimalizacja wpływu zacienienia pojedynczych modułów na resztę instalacji jest główną kartą przetargową łączenia równoległego na poziomie modułów.

Ten rodzaj łączenia jest stosowany przede wszystkim w systemach z mikroinwerterami. W takiej konfiguracji, każdy moduł fotowoltaiczny (lub para modułów) ma swój własny, dedykowany mikroinwerter, montowany zazwyczaj pod panelami na dachu. Mikroinwerter pobiera niskie napięcie DC z pojedynczego modułu i natychmiast przekształca je na napięcie AC zgodne z siecią energetyczną (230 V). Panele są faktycznie połączone równolegle na poziomie wyjścia AC mikroinwerterów. Każdy mikroinwerter działa niezależnie, optymalizując produkcję tylko ze "swojego" panelu. Systemy z mikroinwerterami doskonale radzą sobie ze złożonymi dachami, różnymi orientacjami paneli, i przede wszystkim – z zacienieniem. Nawet jeśli jeden panel jest całkowicie zacieniony, pozostałe pracują z pełną mocą, niezależnie od siebie.

Napięcie DC przepływające z modułu do mikroinwertera jest stosunkowo niskie (typowe Vmpp pojedynczego panelu to 30-40 V). To znacznie zwiększa bezpieczeństwo prac instalacyjnych i serwisowych na dachu, eliminując ryzyko porażenia wysokim napięciem stałym obecnym w długich stringach szeregowych. Choć nadal wymagane są standardowe środki ostrożności, to potencjalne zagrożenie jest nieporównywalnie mniejsze. Niskonapięciowe systemy DC są standardem w zastosowaniach mobilnych (kampery, łodzie), gdzie bezpieczeństwo (np. brak ryzyka wysokiego napięcia w instalacji 12V/24V) i elastyczność rozbudowy (dodanie kolejnego panelu równolegle jest prostsze) są priorytetem.

Równoległe łączenie paneli fotowoltaicznych wykorzystuje się także w dużych instalacjach, ale zazwyczaj nie na poziomie pojedynczego panelu, lecz na poziomie stringa. W systemach z wieloma stringami szeregowymi, jeśli falownik posiada tylko jedno wejście DC lub określoną liczbę wejść MPPT, kilka stringów może być połączonych równolegle zanim trafią do inwertera. Prąd z tych równolegle połączonych stringów sumuje się, co wymaga, aby wejście prądowe falownika było odpowiednio dobrane (np. dla dwóch stringów po 10 A, falownik musi przyjąć 20 A). Napięcie stringów połączonych równolegle musi być takie samo, dlatego stringi łączone równolegle powinny składać się z identycznej liczby paneli tego samego typu, zamontowanych w identycznych warunkach, aby ich napięcia były jak najbardziej zbliżone.

Połączenie równoległe na poziomie stringów pozwala "zsumować" prąd z kilku grup paneli, co jest niezbędne, gdy łączna moc instalacji przewyższa możliwości pojedynczego stringa szeregowego podłączonego do jednego wejścia MPPT. Stosuje się je w instalacjach z falownikami o szerszym zakresie prądu wejściowego lub wieloma wejściami MPPT, aby zoptymalizować zbieranie energii z różnych części dachu lub różnych orientacji, które stanowią osobne stringi. W takim przypadku, mimo że stringi są połączone szeregowo, *równoległe* łączenie tych stringów do falownika decyduje o sumarycznym prądzie i napięciu docierającym do konkretnych wejść inwertera. Przykładowo, instalacja 10 kW na panelach 400Wp (25 paneli). Można ją zrealizować np. na dwóch stringach szeregowych po 12 i 13 paneli (V~500V, I~10A każdy), podłączonych do dwóch wejść MPPT falownika lub połączonych równolegle (wymagałoby falownika na ~500V i ~20A).

Równoległe łączenie paneli fotowoltaicznych, zwłaszcza w połączeniu z technologiami takimi jak mikroinwertery czy optymalizatory mocy (które działają na podobnej zasadzie modułowej optymalizacji, ale wysyłają DC do centralnego inwertera), ma wiele zalet decydujących o wysokiej wydajności w niesprzyjających warunkach. Jest droższe w komponentach (mikroinwertery/optymalizatory kosztują więcej niż standardowy inwerter stringowy) i potencjalnie droższe w okablowaniu, ale oferuje elastyczność i minimalizację wpływu problemów (zacienienie, awaria pojedynczego modułu) na całość systemu. Decyzja o jego zastosowaniu powinna wynikać z gruntownej analizy warunków panujących na miejscu instalacji.

Wybór między łączeniem szeregowym a równoległym – co decyduje?

Decyzja o tym, czy panele fotowoltaiczne zostaną połączone szeregowo, równolegle, czy też w kombinacji obu tych metod, nie jest kwestią gustu inwestora ani przypadkowym wyborem. To krytyczny etap projektowania instalacji, za który odpowiedzialna jest profesjonalna firma montażowa lub doświadczony projektant systemu. To oni dysponują wiedzą i narzędziami pozwalającymi podjąć optymalną decyzję inżynierską, która zagwarantuje maksymalną wydajność i bezpieczeństwo przez lata.

W co gra instalator, podejmując tę kluczową decyzję? Bierze pod uwagę szereg czynników, niczego nie pozostawiając przypadkowi. To analiza danych, często poparta specjalistycznym oprogramowaniem do projektowania instalacji fotowoltaicznych. Te programy potrafią symulować wpływ zacienienia w ciągu roku, obliczać optymalne długości stringów i dobierać kompatybilne falowniki.

Jednym z absolutnie kluczowych elementów jest rodzaj falownika, który ma zostać użyty w instalacji. Każdy falownik stringowy ma określony zakres napięć wejściowych DC (minimalne, maksymalne i napięcie optymalnej pracy - Vmpp). Zaprojektowany string paneli (połączonych szeregowo) musi generować napięcie, które mieści się w tym zakresie przez większość czasu pracy. Zbyt niskie napięcie stringa nie uruchomi falownika lub spowoduje jego niestabilną pracę. Zbyt wysokie napięcie może uszkodzić urządzenie.

Dla przykładu, jeśli falownik ma zakres napięć wejściowych 150V - 800V, a wybrany panel ma napięcie Vmpp 35V i Voc (napięcie obwodu otwartego, najwyższe możliwe) 42V, to string musi składać się z minimum 150V / 35V ≈ 5 paneli, aby osiągnąć minimalne napięcie pracy MPP (przy założeniu słonecznej pogody i optymalnej temperatury). Należy też sprawdzić maksymalne napięcie w zimny, słoneczny dzień (gdzie Voc może wzrosnąć - panele lubią zimno i słońce naraz), upewniając się, że np. 15 paneli (15 * 42V = 630V) nadal mieści się w zakresie 800V maksymalnego napięcia falownika. String zbyt długi przekroczy limit maksymalnego napięcia. String zbyt krótki może nie osiągnąć minimalnego napięcia startu lub optymalnego napięcia pracy, szczególnie w dni pochmurne lub przy wyższych temperaturach.

Jeżeli system ma być oparty na mikroinwerterach, decydujemy się na równoległe łączenie paneli fotowoltaicznych (technicznie każdy panel pracuje niezależnie, zasilając swój mikroinwerter). Tu ograniczeniem jest liczba paneli na jeden mikroinwerter (jeśli są podwójne, poczwórne) lub po prostu liczba paneli w ogóle. Napięcie i prąd modułów muszą być kompatybilne z wejściem DC mikroinwertera. Wybór mikroinwerterów eliminuje problem doboru długości stringów w kontekście wysokiego napięcia DC do falownika stringowego, ale wprowadza inne ograniczenia (np. maksymalna liczba mikroinwerterów na jedną gałąź AC, obciążalność obwodu AC).

Drugim krytycznym czynnikiem jest analiza warunków panujących na dachu i w jego otoczeniu, ze szczególnym uwzględnieniem zacienienia. To właśnie analiza zacienienia i kształtu dachu często przechyla szalę w kierunku jednego z rozwiązań. Dach prosty, jednospadowy, bez kominów i innych przeszkód, skierowany na południe i niezacieniony przez drzewa czy sąsiednie budynki – to idealny kandydat na system szeregowy. Minimalizacja strat wynikających z zacienienia jest kluczowa, a w takich warunkach straty te będą marginalne.

Dach wielospadowy, ze wschodnią i zachodnią częścią, z lukarnami, kominami, antrepisolami, czy po prostu otoczony drzewami lub wyższymi budynkami rzucającymi cień w ciągu dnia – to scenariusz, gdzie szeregowe łączenie może prowadzić do znaczących strat wydajności. W takich przypadkach zastosowanie połączeń równoległych na poziomie modułów (mikroinwertery) lub wykorzystanie optymalizatorów mocy współpracujących z falownikiem stringowym, które umożliwiają niezależną pracę każdego modułu (a tym samym ograniczają negatywny wpływ zacienienia tylko do zacienionego panelu), staje się zdecydowanie bardziej uzasadnione ekonomicznie, pomimo potencjalnie wyższych kosztów początkowych systemu. Różnica w rocznej produkcji energii może być ogromna.

Poważne firmy instalacyjne wykonują dokładne pomiary dachu i analizy zacienienia, często wykorzystując do tego celu specjalne narzędzia (np. Solmetric SunEye) lub symulacje w oprogramowaniu opartym na modelach 3D i danych meteorologicznych dla danej lokalizacji. Tylko w ten sposób można rzetelnie ocenić, jaki procent dachu i które konkretnie panele będą narażone na cień w ciągu roku i na tej podstawie dobrać optymalną konfigurację elektryczną.

Kolejnym czynnikiem jest uwzględnienie ewentualnych dalszych planów rozbudowy inwestycji. Czasem inwestor planuje dodanie kolejnych paneli w przyszłości, np. w miarę wzrostu zapotrzebowania na prąd (zakup samochodu elektrycznego, pompy ciepła). Systemy równoległe (mikroinwertery) są z natury bardziej elastyczne pod tym kątem – po prostu dodaje się kolejne panele z mikroinwerterami i włącza się je do istniejącej sieci AC. W systemach szeregowych dodanie kilku paneli może wymagać zbudowania nowego stringa, który musi pasować do wejścia falownika lub wymiany falownika na większy/posiadający więcej wejść MPPT. Projektant musi więc zapytać inwestora o jego długoterminowe plany i uwzględnić je w pierwotnym projekcie, aby uniknąć kosztownych modyfikacji w przyszłości.

Budżet inwestora również gra pewną rolę, choć nie powinien być jedynym kryterium. Systemy z mikroinwerterami lub optymalizatorami są zazwyczaj droższe od systemów opartych o centralny falownik stringowy i połączenia szeregowe. Różnica w kosztach może wynosić od kilkunastu do nawet trzydziestu procent całkowitej ceny instalacji, w zależności od skali. Jednakże, jeśli warunki na dachu są trudne (zacienienie, skomplikowany kształt), wyższy koszt początkowy systemu równoległego/optymalizowanego może zwrócić się szybciej dzięki wyższym uzyskam energetycznym i mniejszym stratom. Rzetelny projekt powinien przedstawić analizę opłacalności dla obu potencjalnych rozwiązań, uwzględniając przewidywaną produkcję energii.

Ostatnim, ale równie ważnym elementem jest kwestia bezpieczeństwa. Systemy szeregowe operują na wysokich napięciach DC na dachu i w drodze do falownika. Choć są odpowiednio zabezpieczone, to ryzyko porażenia w przypadku uszkodzenia izolacji czy pożaru instalacji DC jest realne. Systemy z mikroinwerterami mają DC o niskim napięciu obecne tylko między panelem a mikroinwerterem; dalej mamy już napięcie AC, które można łatwiej odciąć wyłącznikiem przeciwpożarowym. Dla niektórych inwestorów (lub w określonych typach budynków, np. drewnianych) niższe napięcie DC może być argumentem za wyborem systemu równoległego. W 2023 roku np. wydano w Polsce 40 000 mikroinwerterów, co stanowiło ok. 8-10% instalowanych systemów domowych, podczas gdy w USA to ponad 50% rynku, co pokazuje trend i potencjalne postrzeganie bezpieczeństwa.

Podsumowując, decyzję o sposobie połączenia paneli podejmuje specjalista na podstawie wszechstronnej analizy. To połączenie nauki (prawa fizyki, charakterystyka komponentów), inżynierii (projektowanie optymalnej konfiguracji elektrycznej) i realnych warunków panujących na miejscu (dach, zacienienie). Klucz do sukcesu to dopasowanie napięcia i prądu do inwertera oraz wybór strategii minimalizacji wpływu strat, zwłaszcza tych spowodowanych przez zacienienie, z uwzględnieniem budżetu i przyszłych planów inwestora. Nie ufaj przypadkowi ani intuicji laików w tej materii – zleć projekt profesjonalistom, którzy bazując na danych i doświadczeniu, wybiorą najlepsze łączenie paneli fotowoltaicznych dla Twojego konkretnego przypadku.

Wpływ sposobu połączenia paneli na wydajność systemu PV

Doszliśmy do sedna. To, jak podłączyć panel fotowoltaiczny, ma bezpośrednie przełożenie na to, ile czystej energii elektrycznej wyprodukuje cała instalacja w ciągu roku. Nie chodzi tylko o bezpieczną pracę i prawidłowe uruchomienie, ale przede wszystkim o maksymalizację uzysków energetycznych, które ostatecznie decydują o opłacalności całej inwestycji. Fizyka i elektrotechnika nie wybaczają błędów projektowych w tej materii.

Fundamentalnie, sposób, w jaki panele są ze sobą połączone (szeregowo lub równolegle), w znacznym stopniu decyduje o tym, jakie napięcie i natężenie prądu stałego (DC) będzie docierać do falownika lub mikrofalownika. To właśnie ten prąd i napięcie są "surowcem" dla falownika, który ma za zadanie przekształcić je na prąd zmienny (AC) zgodny z parametrami naszej sieci domowej lub publicznej (np. 230V, 50Hz w Polsce). Efektywność tego przekształcenia, a co ważniejsze, ilość "surowca" dostępnego dla falownika, jest ściśle powiązana ze sposobem połączenia.

Kluczową rolę odgrywa tu pojęcie MPP - Maximum Power Point, czyli Punkt Maksymalnej Mocy. Każdy panel fotowoltaiczny, w danych warunkach oświetleniowych i temperaturowych, generuje pewne charakterystyczne napięcie i prąd, przy których dostarcza maksymalną moc. To Vmpp i Impp z kart katalogowych, ale ich rzeczywiste wartości ciągle się zmieniają wraz ze zmianą nasłonecznienia i temperatury. Falownik posiada zaawansowany algorytm, tzw. MPPT (Maximum Power Point Tracking), który nieustannie "szuka" i utrzymuje punkt pracy całego podłączonego array (stringa lub grupy stringów połączonych równolegle) w okolicy jego MPP, aby maksymalnie wykorzystać dostępną energię ze słońca.

W przypadku szeregowego łączenia paneli fotowoltaicznych, falownik (a właściwie jego kontroler MPPT) śledzi Punkt Maksymalnej Mocy *całego stringa*. Niestety, jeśli jeden panel w stringu pracuje w innych warunkach niż pozostałe (np. jest zacieniony), jego Punkt Maksymalnej Mocy przesuwa się, a przede wszystkim spada jego prąd (Impp). Ponieważ prąd w stringu szeregowym musi być wszędzie taki sam, cały string jest zmuszony pracować na prądzie tego "najsłabszego ogniwa". To ogranicza moc generowaną przez *wszystkie* panele w stringu, nawet te pracujące w pełnym słońcu. Efekt jest taki, że wykres mocy stringa może mieć wiele lokalnych maksimów, a falownik może mieć problem z odnalezieniem globalnego MPP, co prowadzi do pracy w suboptymalnym punkcie i znaczących strat wydajności. W skrajnych przypadkach, niewielkie zacienienie jednego panelu może spowodować spadek produkcji całego stringa nawet o 20-40%. Wpływ zacienienia w instalacji szeregowej jest dotkliwy.

Wyobraźmy sobie studium przypadku: instalacja 5 kWp złożona z 12 paneli 420Wp, połączonych w jeden string szeregowy na dachu z lekkim zacienieniem komina w godzinach porannych. Przez godzinę cień pada tylko na róg jednego panelu. W idealnych warunkach ten panel generowałby 10A. Zacienienie ogranicza jego prąd do np. 6A. Ponieważ cały string musi mieć ten sam prąd, wszystkie 12 paneli generuje tylko 6A. Zamiast 12 * (Vmpp @ 10A), system pracuje na 12 * (Vmpp przy niższym oświetleniu @ 6A), a sumaryczna moc spada dramatycznie. Po przeanalizowaniu danych z rzeczywistych instalacji w podobnych scenariuszach, stwierdzono, że roczne straty energii z powodu zacienienia w nieoptymalnie zaprojektowanych stringach szeregowych mogą sięgać nawet 10-20% przewidywanych uzysków, a w bardzo zacienionych miejscach jeszcze więcej.

Inaczej wygląda sytuacja w przypadku równoległego łączenia paneli fotowoltaicznych, w szczególności w systemach z mikroinwerterami lub optymalizatorami mocy. W tej architekturze, każdy panel (lub niewielka grupa paneli) pracuje praktycznie niezależnie od pozostałych, posiadając własny mechanizm optymalizacji (wbudowany w mikroinwerter lub oddzielny optymalizator). Jeśli jeden panel jest zacieniony, tylko jego moc spada, ponieważ tylko "jego" mikroinwerter/optymalizator musi radzić sobie ze spadkiem produkcji tego konkretnego modułu. Pozostałe panele, o ile pracują w dobrych warunkach, generują swoją maksymalną moc i przekazują ją do systemu. System jako całość generuje wtedy sumę mocy z *każdego* indywidualnie zoptymalizowanego modułu.

Niezależna praca każdego modułu lub małej grupy modułów w systemach równoległych (lub z optymalizacją mocy) znacząco redukuje negatywny wpływ zacienienia czy innych niedoskonałości na wydajność całej instalacji. Jeśli w naszym 5 kWp przykładzie, każdy panel miałby swój mikroinwerter (system równoległy na poziomie AC), zacienienie jednego panelu w 50% spowodowałoby spadek mocy *tylko z tego jednego panelu* o ok. 50% (tj. z 420W do ok. 210W), podczas gdy pozostałe 11 paneli nadal produkowałoby 420W każdy. Całkowita moc systemu wynosiłaby (11 * 420W) + 210W = 4620W + 210W = 4830W, zamiast spadku mocy całego stringa z ok. 5000W do np. 3000W jak w przypadku szeregowego. Różnica w mocy produkowanej w danym momencie jest ogromna, a w skali roku może przełożyć się na setki lub tysiące dodatkowych kilowatogodzin wyprodukowanej energii, co łatwo przeliczyć na realne oszczędności finansowe. Systemy zoptymalizowane pod kątem pracy modułowej są kluczowe, gdy masz problematyczny dach.

Różnice w wydajności wynikające ze sposobu połączenia paneli stają się najbardziej widoczne w rzeczywistych warunkach eksploatacji, które rzadko kiedy są idealne. Zmienne zacienienie (drzewa rosną, budynek sąsiada rzuca cień), zabrudzenia (kurz, liście, ptasie odchody), a nawet różnice w starzeniu się modułów (degradacja może postępować w różnym tempie) – wszystko to wpływa na optymalny punkt pracy poszczególnych paneli. W systemach szeregowych te "mismatche" są wzmacniane i negatywnie oddziałują na cały string. W systemach równoległych z modułową optymalizacją (mikroinwertery, optymalizatory), wpływ niedoskonałości jednego elementu jest lokalizowany do tego elementu, a pozostała część instalacji pracuje bez przeszkód.

Dodatkowo, sposób połączenia wpływa na straty w okablowaniu, o czym była mowa wcześniej. Wysokie napięcie w stringach szeregowych (przy niższym prądzie) naturalnie redukuje straty rezystancyjne na przewodach DC (P_straty = I^2 * R), co pozwala na użycie cieńszych, tańszych kabli. W systemach równoległych, gdzie prąd jest sumowany i jest wysoki, konieczne jest zastosowanie kabli o znacznie większym przekroju, aby utrzymać straty na akceptowalnym poziomie. Koszt grubszego okablowania i trudność jego układania to element, który projektant musi wkalkulować. Zignorowanie tego aspektu w instalacji równoległej prowadzi do nadmiernych strat mocy w samej infrastrukturze kablowej, zanim energia trafi do falownika lub sieci AC.

Pewnie zastanawiasz się, skoro systemy modułowe (równoległe) lepiej radzą sobie z zacienieniem, to czemu wciąż masowo stosuje się połączenia szeregowe z inwerterami stringowymi? Powód jest prosty: koszt i uproszczona instalacja w idealnych warunkach. Wiele dachów *jest* stosunkowo wolnych od zacienienia. W takich przypadkach korzyści z unikania problemu zacienienia w systemach modułowych nie rekompensują wyższego kosztu mikroinwerterów czy optymalizatorów. Centralny inwerter stringowy i szeregowe łączenie paneli oferują prostsze i tańsze rozwiązanie na start, a straty w idealnych warunkach będą minimalne. Różnica w cenie falownika stringowego 5 kW i zestawu mikroinwerterów 5 kW to często kilka tysięcy złotych. To inwestycja, która musi się zwrócić wyższą produkcją energii.

Ostateczna decyzja o wyborze sposobu połączenia to zawsze analiza kosztów versus potencjalnych korzyści w danym środowisku pracy instalacji. Na dachu bez zacienienia i przeszkód, gdzie wszystkie panele można skierować w jednym kierunku (np. południe), połączenie szeregowe jest często optymalne ekonomicznie i technicznie. Gdy dach jest skomplikowany, występuje znaczące lub zmienne zacienienie, a optymalizacja na poziomie modułu ma szansę przynieść realne korzyści w postaci wyższej produkcji energii – wtedy rozwiązania równoległe (mikroinwertery) lub zoptymalizowane szeregowo (optymalizatory) stają się atrakcyjne. Wpływ sposobu połączenia na wydajność systemu PV jest jednym z najistotniejszych czynników branych pod uwagę przez profesjonalnych projektantów. Nieprawidłowy dobór to najkrótsza droga do rozczarowania wynikami produkcji i zwrotem z inwestycji, którego będziesz wyczekiwał dłużej niż zakładałeś.

Należy także pamiętać o wpływie temperatury. Wraz ze wzrostem temperatury, napięcie modułów fotowoltaicznych spada. Ma to szczególne znaczenie w stringach szeregowych, gdzie suma tych spadków może spowodować, że napięcie stringa spadnie poniżej minimalnego napięcia pracy MPPT falownika, szczególnie w upalne dni. Zbyt krótki string szeregowy może być bardziej podatny na ten problem. Systemy z mikroinwerterami (połączenie równoległe) pracują na niższych napięciach modułów, a spadek napięcia pojedynczego modułu ma mniejszy wpływ na resztę systemu AC, choć oczywiście wpływa na produkcję tego konkretnego panelu. Dobry projektant zawsze przeliczy potencjalne napięcia stringów w skrajnych temperaturach, aby upewnić się, że mieści się ono w zakresie pracy falownika, co jest bezpośrednio związane ze sposobem połączenia paneli i ich liczbą w stringu. Prawidłowy dobór liczby paneli w stringu szeregowym jest więc tak samo ważny dla wydajności jak analiza zacienienia, a obie te kwestie są nierozłącznie związane ze sposobem łączenia paneli fotowoltaicznych.

Możemy zobrazować potencjalny wpływ zacienienia na wydajność, zestawiając teoretyczne uzyski w systemie szeregowym i z optymalizacją modułową (co jest de facto formą optymalizacji działania każdego modułu, zbliżoną efektami do pracy mikroinwerterów w kontekście radzenia sobie z zacienieniem). Załóżmy 10 paneli o mocy 400 Wp każdy, co daje instalację 4 kWp. Analiza opiera się na rocznej symulacji uzysków w typowej lokalizacji w Polsce ze średnim zacienieniem (np. lekkie zacienienie od komina czy anteny przez 1-2 godziny dziennie w pewnych porach roku).

Jak widać na przykładowym wykresie, nawet przeciętne zacienienie potrafi obniżyć produkcję energii w systemie szeregowym w stosunku do instalacji zoptymalizowanej pod kątem pracy modułowej. Teoretycznie instalacja 4 kWp w Polsce w dobrych warunkach może wyprodukować rocznie ok. 4000-4300 kWh. Przykład pokazuje, jak realny jest wpływ sposobu połączenia i związanej z nim podatności na zacienienie na ostateczny bilans energetyczny. Optymalne dopasowanie konfiguracji elektrycznej do warunków lokalnych to fundament wysokiej wydajności i szybszego zwrotu z inwestycji. Projektując system fotowoltaiczny, musisz patrzeć nie tylko na cenę komponentów, ale przede wszystkim na to, ile energii realnie wyprodukują w danym miejscu – a to jest bezpośrednio uzależnione od tego, jak podłączyć panel fotowoltaiczny i całą ich grupę.

Nawet pozornie niewielkie różnice w parametrach poszczególnych paneli (np. tolerancja mocy +/-, różnice w charakterystykach V-I) mogą z czasem wpłynąć na wydajność stringa szeregowego (tzw. straty na niedopasowaniu - mismatch losses), podczas gdy systemy równoległe/optymalizowane są na nie mniej wrażliwe. Z biegiem lat panele mogą degradować w nieco różnym tempie. W stringu szeregowym najsłabiej degradujący panel będzie wpływał hamująco na resztę, podczas gdy w systemie modułowym każdy panel "starzeje się" i produkuje niezależnie od innych. To kolejny aspekt, który warto rozważyć, choć jego wpływ jest zazwyczaj mniejszy niż skutki zacienienia.

Wnioskując, sposób połączenia paneli fotowoltaicznych jest elementem projektu, który ma strategiczne znaczenie dla długoterminowej wydajności i opłacalności systemu PV. Wymaga od projektanta nie tylko wiedzy technicznej, ale i umiejętności analizy specyficznych warunków panujących na dachu. Zrozumienie kluczowych różnic między łączeniem szeregowym i równoległym pozwala inwestorowi zadawać właściwe pytania i upewnić się, że proponowane rozwiązanie jest optymalne dla jego konkretnej sytuacji, a nie jest po prostu standardowym, "szablonowym" podejściem, które w trudniejszych warunkach okaże się niewystarczające. To nie detal, to fundament przyszłych zysków z własnej energii słonecznej.
