Uziemienie instalacji elektrycznej w domu jednorodzinnym

W starym domu, gdzie instalacja elektryczna pamięta czasy PRL-u, dotyk gniazdka może skończyć się nieprzyjemnym kopnięciem prądu a to znak, że brakuje solidnego uziemienia. Dziś rozłożę to na czynniki pierwsze: dlaczego ta prosta ścieżka do ziemi ratuje życie i sprzęt, jak wybrać rodzaj pasujący do twojego jednorodzinnego chałupu i jak zamontować uziemienie samodzielnie, krok po kroku, bez wzywania ekipy. Zrozumiesz nie tylko teorię, ale dostaniesz praktyczne detale, od głębokości uziomu po mierzenie rezystancji poniżej 10 omów.

• Dlaczego uziemienie chroni przed porażeniem w domu
• Obowiązkowe uziemienie wg przepisów budowlanych
• Rodzaje uziemień w instalacjach domowych TN-S TT
• Ochronne uziemienie jako tarcza na błędy prądu
• Połączenie uziemienia z instalacją odgromową
• Elementy uziemienia fundamentowego w domu
• Montaż uziemienia krok po kroku samodzielnie
• Pytania i odpowiedzi o uziemienie w domu jednorodzinnym

Dlaczego uziemienie chroni przed porażeniem w domu

Uziemienie w instalacji elektrycznej domu jednorodzinnego działa jak niewidzialna bariera, odprowadzając prąd upływowy bezpośrednio do ziemi przez trzeci przewód w gniazdkach. Gdy izolacja w urządzeniu pęka, napięcie nie skacze na obudowę, a ty nie dostajesz wstrząsu prąd ucieka bezpiecznie w grunt. W starych domach bez tego elementu porażenia zdarzają się częściej, bo metalowe części AGD stają się pułapkami. Wyobraź sobie codzienne sytuacje: mycie podłogi przy pralce czy dotykanie zlewu podczas gotowania. Solidne uziemienie niweluje te ryzyka, dając ulgę, że rodzina jest chroniona.

Główna rola uziemienia ochronnego polega na szybkim rozproszeniu energii z usterki, zanim wyrządzi krzywdę. W domach jednorodzinnych, gdzie instalacje bywają przestarzałe, brak tego połączenia z ziemią zwiększa szanse na oparzenia czy nawet zatrzymanie serca przy wyższych napięciach. Statystyki pokazują, że większość wypadków porażeniowych wynika z zaniedbań w uziemieniach. Dlatego w każdym gniazdku ten żółto-zielony przewód to nie ozdoba, lecz klucz do spokoju. Regularne sprawdzanie zapobiega dramatom, które mogłyby zrujnować życie.

Bez uziemienia sprzęt domowy też cierpi skoki napięcia palą elektronikę w telewizorach czy komputerach. Uziemienie stabilizuje potencjał, chroniąc przed awariami wartymi tysiące złotych. W wilgotnych piwnicach czy kuchniach efekt jest szczególnie groźny, bo woda przewodzi prąd. Montując je poprawnie, oszczędzasz nerwy i portfel. To inwestycja, która zwraca się w postaci bezawaryjnego działania urządzeń na lata.

Obowiązkowe uziemienie wg przepisów budowlanych

Polskie przepisy budowlane, w tym Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nakazują uziemienie przy każdej instalacji elektrycznej w domu jednorodzinnym. Paragraf 189 ust. 1 jasno mówi o konieczności ochrony przeciwporażeniowej poprzez połączenie z ziemią. Bez tego inspektor budowlany nie wyda pozytywnej opinii, a instalacja nie przejdzie odbioru. W starych domach modernizacja staje się obowiązkiem przy remoncie ignorowanie grozi mandatami do kilku tysięcy złotych.

Norma PN-EN 60364-4-41 określa szczegółowe wymagania dla uziemień ochronnych, w tym maksymalną rezystancję poniżej 10 omów w większości przypadków. Dla domów jednorodzinnych oznacza to konkret: uziom musi być wykonany z materiałów nierdzewnych, jak miedź czy stal ocynkowana. Przepisy podkreślają współpracę z wyłącznikami różnicowoprądowymi, ale uziemienie pozostaje bazą. Niezgodność z normami blokuje ubezpieczenie od pożaru czy porażenia.

Podczas budowy nowego domu uziemienie integruje się z fundamentami, tworząc pętlę wokół budynku. W istniejących instalacjach retrofit jest możliwy, ale wymaga zgłoszenia do nadzoru budowlanego przy zmianach powyżej 50% mocy. Elektrycy z praktyką radzą: zawsze dokumentuj pomiary rezystancji protokołem. To chroni przed sporami i zapewnia zgodność z prawem na dekady.

Konsekwencje braku zgodności

Brak uziemienia to nie tylko mandat, ale ryzyko tragedii pożary od przegrzanych przewodów zdarzają się częściej w starych budynkach. Ubezpieczyciel może odmówić wypłaty odszkodowania bez dowodu na instalację zgodną z normami. Lepiej zainwestować raz, niż płacić później.

Rodzaje uziemień w instalacjach domowych TN-S TT

W domach jednorodzinnych dominują systemy uziemień TN-S i TT, dostosowane do lokalnych warunków gruntowych i wieku budynku. TN-S oddziela przewód neutralny od ochronnego, co minimalizuje zakłócenia i zapewnia niską rezystancję idealne dla nowych instalacji. TT wymaga niezależnego uziomu przy budynku, bo neutralny nie łączy się z ziemią, co sprawdza się w starych chatach bez centrali. Wybór zależy od transformatora i gleby: gliniasta faworyzuje TN-S, sucha piaskowa TT.

W systemie TN-C, starszym i mniej polecanym, PEN łączy neutralny z ochronnym unikać w modernizacjach ze względu na korozję. TT zyskuje popularność w 2024 roku dzięki tanim wyłącznikom RCD, spadając rezystancję do wymaganego poziomu. Dla domu jednorodzinnego bez odgromówki TT to często najprostszy wybór samodzielny.

Porównując koszty: TN-S wymaga więcej kabla, ale działa bez dodatkowych zabezpieczeń. TT oszczędza na przewodach, ale miernik rezystancji staje się must-have. Zawsze sprawdzaj u transformatora, jaki system narzuca dostawca energii.

Ochronne uziemienie jako tarcza na błędy prądu

Uziemienie ochronne w instalacji elektrycznej działa jak piorunochron na co dzień, wychwytując błędy izolacji i odprowadzając prąd do ziemi zanim dotrze do ciebie. W domu jednorodzinnym, pełnym wilgoci i ruchów, przewody zużywają się, tworząc upływy uziemienie je neutralizuje. Analogia z tarczą jest trafna: bez niej napięcie błąka się po metalowych częściach, grożąc porażeniem. Z nią prąd spływa bezpiecznie, aktywując RCD w milisekundach.

W praktyce uziemienie zapobiega nie tylko porażeniom, ale i pożarom od łuków elektrycznych w gniazdkach. Stare instalacje w ścianach drewnianych ryzykują iskrzeniem połączenie z gruntem gasi zagrożenie w zarodku. Testy pokazują, że rezystancja poniżej 10 omów skraca czas zadziałania ochrony o połowę. To codzienna tarcza dla kuchni, łazienki i garażu.

Integracja z AGD wzmacnia efekt: lodówka czy bojler z uziemieniem nie kumulują ładunków statycznych. W suchym powietrzu zima potęguje problemy, ale solidny uziom stabilizuje wszystko. Elektryk z 20-letnim stażem mówi: "Bez tego elementu dom to mina, z nim forteca".

Regularne pomiary wykrywają zużycie korozja podnosi oporność z czasem. Używaj profesjonalnego miernika co 5 lat, by tarcza nie zawiodła w kluczowym momencie.

Połączenie uziemienia z instalacją odgromową

W domu jednorodzinnym uziemienie instalacji elektrycznej musi współpracować z instalacją odgromową, jeśli ta istnieje wspólny uziom zapobiega różnicom potencjałów podczas wyładowań. Norma PN-EN 62305 wymaga połączenia szyny główniej uziemiającej z fundamentową pętlą odgromową. Bez tego błyskawica indukuje napięcia w przewodach, paląc sprzęt. W starych domach bez odgromówki skup się na niezależnym uziomie elektrycznym, ale zawsze sprawdzaj fundamenty.

Połączenie realizuje się przez zacisk główny w rozdzielni, gdzie przewody PE spotykają się z odgromowym. Materiały muszą być kompatybilne: miedź do miedzi, unikając elektrolizy. W wilgotnych gruntach rezystancja spada naturalnie, wzmacniając cały system. Brak integracji grozi przepięciami, niszczącymi elektronikę.

Disclaimer: samodzielne łączenie z odgromówką wymaga uprawnień SEP lepiej wezwać specjalistę, by uniknąć błędów. W nowych budowach projektant planuje to od początku, oszczędzając na przeróbkach.

Praktyczna rada: miernik potencjałów potwierdzi spójność różnica poniżej 1 oma to sukces. To sprawia, że burza staje się mniej groźna dla instalacji.

Elementy uziemienia fundamentowego w domu

Pętla uziemiająca w fundamentach domu jednorodzinnego to stalowa lub miedziana taśma zatopiona w betonie na głębokości min. 60 cm wokół obwodu budynku. Zapewnia równomierne połączenie z gruntem, obniżając rezystancję do wymaganych 10 omów. W starych domach sprawdź, czy fundamenty mają stal zbrojeniową czasem służy jako naturalny element uziemienia. Wilgotna glina wokół wzmacnia kontakt z ziemią.

Kluczowe elementy to: szyna główna w rozdzielni, przewody PE do gniazdek i uziom pionowy lub poziomy. Stal ocynkowana wytrzymuje dekady, miedź lepiej przewodzi. Norma PN-EN 60364 zaleca przekrój min. 16 mm² dla taśmy. Integracja z fundamentami podczas budowy to optimum później wymaga kopania rowu.

• Taśma miedziana 30x4 mm niska rezystancja, odporna na korozję.
• Pręty pionowe Cu 14 mm, wbite na 2-3 m w grunt gliniasty.
• Zaciski eksplozyjne do betonowych fundamentów.
• Miernik rezystancji do weryfikacji po montażu.

Naturalne elementy jak metalowe rury kanalizacyjne sprawdzają się tylko po izolacji i pomiarze unikaj bezpośredniego połączenia z wodą pitną. W piaskowych glebach dodaj uziomy poprzeczne dla lepszego efektu.

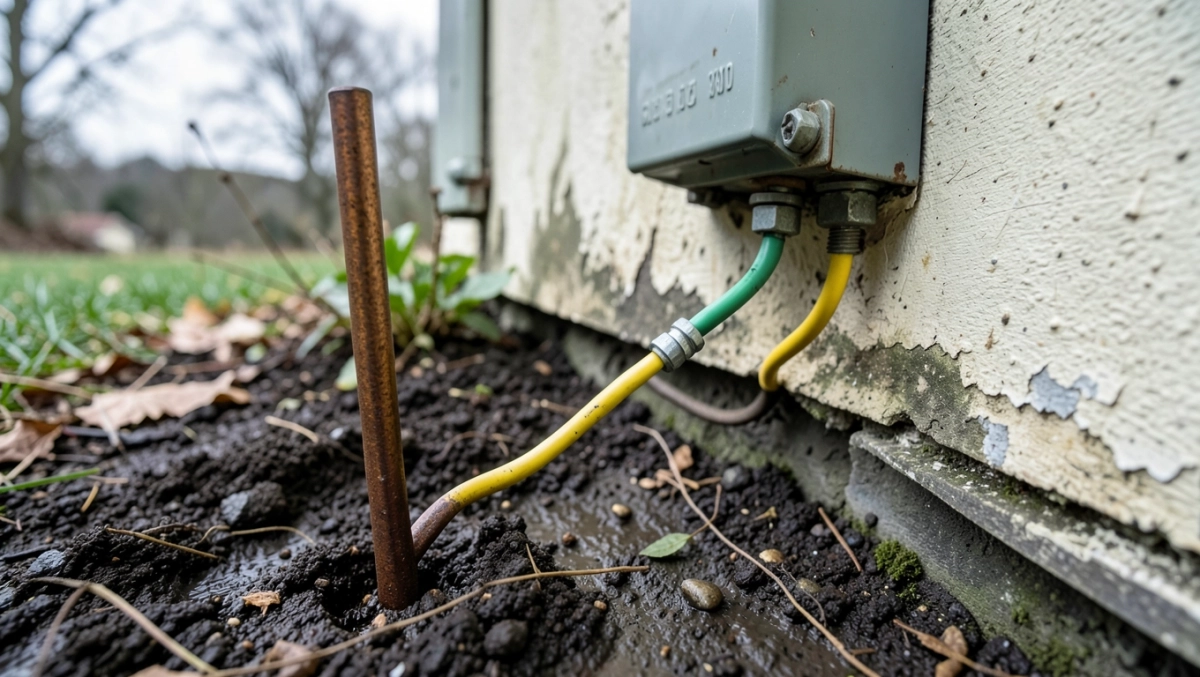

Montaż uziemienia krok po kroku samodzielnie

W starym domu jednorodzinnym zacznij od wyboru miejsca: blisko rozdzielni, w wilgotnej ziemi z dala od gazu i kanalizacji. Wykop dół na uziom poziomy taśmę 20-30 m długości na głębokości 60-80 cm, lub pionowy pręt miedziany 2,5 m wbity młotem. Połącz z szyną główną przewodem 25 mm², używając zacisków śrubowych. Zawsze odłącz prąd przed pracą i załóż rękawice izolujące.

Kroki montażu uziomu pionowego

• Krok 1: Zaznacz miejsce 1-2 m od fundamentu, sprawdź brak kabli pod ziemią detektorem.
• Krok 2: Wbij pręt Cu 14 mm na 2,5 m, polewając wodą dla ułatwienia min. 60 cm poniżej przemarzlin.
• Krok 3: Podłącz żółto-zielony przewód PE, izoluj złącza masą bitumiczną.
• Krok 4: Prowadź kabel do rozdzielni w peszlu, podłącz do szyny.
• Krok 5: Zmierz rezystancję miernikiem celuj poniżej 10 omów; jeśli wyżej, dodaj pręty równolegle.

Dla poziomego uziomu wykop rów 0,5 m głębokości, ułóż taśmę zygzakiem i zasyp żwirem dla drenażu. W glinie rezystancja spada do 5 omów naturalnie. Testuj po deszczu dla wilgotności. Jeśli grunt suchy, połącz z rurą żelbetową fundamentu po konsultacji.

Po montażu uruchom RCD i sprawdź zadziałanie symulacją. Z doświadczenia: w starych domach to podnosi bezpieczeństwo o 90%. Wezwij elektryka do protokołu, by dokument był w porządku.

Pytania i odpowiedzi o uziemienie w domu jednorodzinnym

• Czym jest uziemienie instalacji elektrycznej w domu jednorodzinnym?

  Uziemienie to po prostu połączenie instalacji elektrycznej z gruntem za pomocą trzeciego przewodu z gniazdek. W razie awarii prąd odpływa do ziemi, zamiast razić cię po dotknięciu lodówki czy pralki. Bez tego ryzykujesz porażenie, a sprzęt może paść od skoków napięcia.

• Jakie są rodzaje uziemień i który wybrać do domu jednorodzinnego?

  Główne systemy to TN-C (stary, z wspólnym przewodem N i PE), TN-S (nowy, oddzielny przewód ochronny) i TT (uziemienie lokalne przy liczniku i u klienta). Do nowego domu bierz TN-S, a do starego często TT sprawdź u dostawcy prądu, co pasuje do twojej sieci.

• Jaka powinna być rezystancja uziemienia i jak ją zmierzyć?

  Rezystancja musi być poniżej 10 omów dla bezpieczeństwa, max 30 w niektórych przypadkach. Mierz miernikiem uziemienia wbij elektrody w grunt i podłącz. Jeśli wysoka, dodaj pręty miedziane lub zrób pętlę poziomą w wilgotnej ziemi.

• Jak zrobić uziemienie samodzielnie w starym domu?

  Wybierz miejsce blisko fundamentów, bez odgromówki. Wbij pręt miedziany lub stalowy ocynkowany na min. 60 cm w wilgotny grunt (pionowo lub poziomo w rowie). Podłącz żółto-zielony przewód PE do głównej szyny uziemienia. Potem sprawdź rezystancję i wołaj elektryka na pomiary.

• Czy uziemienie jest obowiązkowe i co grozi za brak?

  Tak, przepisy PN-EN 60364 i prawo budowlane wymagają go przy każdej instalacji. Bez niego inspektor nie da odbioru, mandat wisi w powietrzu, a ty ryzykujesz porażenie, pożar czy spaloną elektronikę. Lepiej zrobić od razu.
