Chcesz samodzielnie podłączyć solary w kamperze, by cieszyć się wolnością bez gniazdek? Zrozumiem Twoje obawy – instalacja wydaje się skomplikowana, ale prosty schemat z panelami PV, regulatorem MPPT, akumulatorem LiFePO4 i inwerterem da Ci autonomię. Rozłożę to na części: kluczowe komponenty, ich podłączenia i montaż przewodów, krok po kroku, byś uniknął błędów.

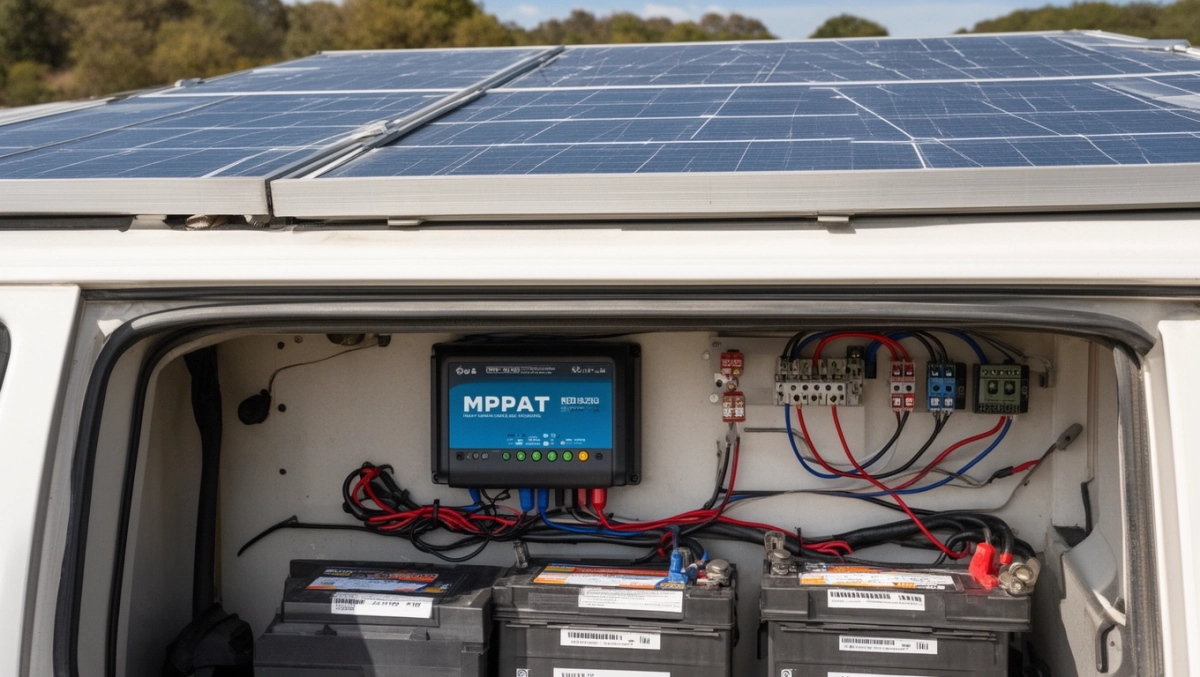

Schemat instalacji solarnej w kamperze

Komponenty schematu solarnego w kamperze

Schemat solarny w kamperze zaczyna się od paneli fotowoltaicznych o mocy 200-400 W, montowanych na dachu. Regulator MPPT śledzi maksimum mocy, akumulator LiFePO4 przechowuje energię, a inwerter zmienia prąd stały na zmienny. Rozdzielnica dystrybuuje moc do odbiorników jak lodówka czy oświetlenie LED. Każdy element musi być skalowalny do Twoich potrzeb.

Panele łączysz równolegle dla wyższego napięcia, regulator instalujesz blisko akumulatora. Akumulator z BMS chroni przed przeładowaniem, inwerter sinusoidalny zasila sprzęt AGD. Zabezpieczenia jak bezpieczniki zapobiegają awariom w warunkach wibracji i wilgoci.

Podłączenie paneli PV w schemacie kampera

Panele PV podłączasz plusem do plusa regulatora MPPT, minusem do minusa. Użyj przewodów 6 mm² odpornych na UV. Montaż na dachu wymaga kleju i uchwytów antypoślizgowych. Schemat zakłada 2-4 panele w szeregu dla 12V systemu.

Sprawdź napięcie otwarte paneli przed podłączeniem – nie przekraczaj limitu regulatora. Izoluj złącza MC4 szczelnie. Testuj ciągłość obwodu multimetrem.

Regulator MPPT w instalacji solarnej kampera

Regulator MPPT podłączasz między panele a akumulator: wejście PV do paneli, wyjście do akumulatora. Optymalizuje ładowanie, dając do 30% więcej energii w pochmurne dni. Wybierz model z Bluetooth do monitoringu.

Ustaw parametry ładowania pod LiFePO4: 14,4V bulk, 13,6V float. Zabezpiecza przed odwrotną polaryzacją. Umieść w wentylowanym miejscu.

Akumulator LiFePO4 w schemacie solarnym

Akumulator LiFePO4 łączy się bezpośrednio z regulatorem: plus do plusa, minus do minusa. Pojemność 100-200 Ah wystarcza na 3 dni autonomii. BMS wbudowany chroni przed głębokim rozładowaniem.

Umieść w skrzynce izolowanej od wilgoci. Ładuj do 100%, rozładowuj nie niżej 20%. Cykl życia przekracza 2000.

Rozdzielnica i zabezpieczenia solarne w kamperze

Rozdzielnica pobiera prąd z akumulatora: bezpiecznik 100A na głównym plusie. Podłącz oświetlenie, pompę, USB. Użyj wyłączników automatycznych.

  • Bezpiecznik topikowy przed inwerterem
  • Wyłącznik DC 12V
  • Uziemienie szyny

Inwerter w instalacji solarnej kampera

Inwerter podłączasz do akumulatora: plus przez bezpiecznik 50A, minus bezpośrednio. Moc 1000-2000W sinusoidalna dla AGD. Wyjście 230V do gniazdek.

Aktywuj zdalny start, wentyluj obudowę. Nie przekraczaj 80% obciążenia ciągłego.

Montaż przewodów w schemacie solarnym kampera

Używaj przewodów 16 mm² do akumulatora-inwertera, 4 mm² do odbiorników. Izoluj koszulkami termokurczliwymi. Prowadź w peszlach antyprzeciążeniowych.

Spawaj złącza lutownicą, unikaj skręcania. Schemat: panele → MPPT → akumulator → rozdzielnica → inwerter.

Pytania i odpowiedzi: Schemat instalacji solarnej w kamperze

  • Jak wygląda podstawowy schemat podłączenia instalacji solarnej w kamperze?

    Schemat obejmuje obwód: panele fotowoltaiczne (połączone równolegle, 200-400 W) → regulator MPPT → akumulator (np. LiFePO4 typu Akumulator4) → rozdzielnica → inwerter sinusoidalny i odbiorniki (oświetlenie LED, lodówka, ładowarki). PDF z interaktywnymi linkami ułatwia replikację.

  • Jakie są kluczowe komponenty w schemacie instalacji?

    Panele PV, regulator MPPT (optymalizuje ładowanie), akumulator LiFePO4 z BMS (pojemność, >2000 cykli, bezpieczeństwo), rozdzielnica, inwerter 230 V oraz zabezpieczenia jak bezpieczniki i wyłączniki.

  • Dlaczego regulator MPPT jest niezbędny w instalacji solarnej?

    Regulator MPPT zwiększa wydajność paneli nawet o 30% w warunkach zmiennego nasłonecznienia, optymalizując ładowanie akumulatora i umożliwiając monitoring via Bluetooth.

  • Jakie wskazówki montażowe i zabezpieczenia zastosować?

    Montaż wymaga izolacji przewodów, uziemienia, ochrony przed wilgocią i wibracjami (bezpieczniki, wyłączniki). Testy potwierdzają autonomię 3-5 dni bez słońca; pobierz PDF schematu do krok-po-kroku.
