Jak sprawdzić instalację elektryczną w mieszkaniu?

Stary blok z lat 70., skrzypiące gniazdka i rachunek za prąd, który niepokoi znam to uczucie, kiedy instalacja elektryczna budzi niepokój, a elektryk to wydatek na teraz. Zamiast czekać na katastrofę, samemu ocenisz stan przewodów, gniazdek i zabezpieczeń, unikając porażenia czy pożaru. Przejdziemy przez narzędzia potrzebne do roboty, wizualną inspekcję i testy napięcia, tablicy rozdzielczej, uziemienia oraz różnicówki wszystko krok po kroku, bezpiecznie i bez specjalistycznego sprzętu.

• Narzędzia do sprawdzenia instalacji elektrycznej
• Bezpieczeństwo przy sprawdzaniu instalacji
• Wizualna inspekcja przewodów elektryczną
• Test gniazdek i napięcia w instalacji
• Sprawdzanie tablicy rozdzielczej mieszkania
• Badanie uziemienia w instalacji elektrycznej
• Testy różnicówki w mieszkaniu
• Pytania i odpowiedzi

Narzędzia do sprawdzenia instalacji elektrycznej

Do podstawowej weryfikacji instalacji w mieszkaniu wystarczy kilka prostych narzędzi, które kupisz w każdym markecie budowlanym za kilkadziesiąt złotych. Multimetr cyfrowy to podstawa mierzy napięcie, ciągłość przewodów i rezystancję uziemienia. Tester napięcia bezdotykowy szybko wykryje prąd w przewodach bez ryzyka dotyku. Nie zapomnij o testerze różnicówki, latarce i izolowanych szczypcach. Zestaw ten pozwoli na kompleksową kontrolę bez wzywania fachowca od razu.

Multimetr wybierz z zakresem do 600 V AC, automatycznym przełączaniem zakresów i sondami z izolacją. Kosztuje od 50 do 200 zł, w zależności od modelu. Tester bezdotykowy, np. pen typu, świeci lub pika przy wykryciu pola elektrycznego idealny do szybkich sprawdzeń gniazdek. Tester RCD symuluje upływ prądu, testując zabezpieczenie przed porażeniem. Latarka LED z regulacją jasności oświetli ukryte zakamarki szafki rozdzielczej.

Oto tabela z podstawowymi narzędziami, ich funkcjami i orientacyjnymi cenami:

Przed zakupem sprawdź certyfikaty CE i IP na obudowie gwarantują odporność na wilgoć i pył. W 2024 roku popularne stały się modele z Bluetooth, przesyłające dane do apki, ale do domowego użytku klasyka wystarczy. Zawsze testuj narzędzia na znanym obwodzie, np. baterii 9V, by potwierdzić działanie.

Nie inwestuj w najtańsze podróbki mogą zawieść w kluczowym momencie. Elektryk z 20-letnim stażem radzi: „Dobry multimetr uratował mi skórę nie raz, zanim dotknąłem podejrzanego przewodu”. Wybór narzędzi to pierwszy krok do pewności, że twoja instalacja nie kryje pułapek.

Bezpieczeństwo przy sprawdzaniu instalacji

Zawsze wyłącz główny wyłącznik w tablicy rozdzielczej przed jakąkolwiek inspekcją to żelazna reguła numer jeden. Używać tylko narzędzi z podwójną izolacją i nosić rękawice dielektryczne klasy 0 lub wyższej, wytrzymujące 1000 V. Nigdy nie dotykaj gołych przewodów mokrymi rękami ani na drabinie bez stabilizacji. W starszych mieszkaniach ryzyko jest wyższe ze względu na aluminiowe przewody, podatne na korozję.

Disclaimer: Ten poradnik nie zastępuje profesjonalnego przeglądu przez uprawnionego elektryka, obowiązkowego co 5 lat wg PN-HD 60364-6. Samodzielne testy służą wstępnej ocenie, ale przy wątpliwościach wzywaj specjalistę. W Polsce w 2023 roku odnotowano ponad 10 tys. pożarów elektrycznych większość z powodu zaniedbań.

Krok po kroku: przygotowanie do pracy

• Odłącz wszystkie urządzenia z gniazdek i wyłącz bezpieczniki.
• Założ rękawice i okulary ochronne.
• Ustaw tablicę rozdzielczą w pozycji serwisowej, jeśli ma blokadę.
• Sprawdź brak napięcia testerem bezdotykowym.
• Pracuj w suchym pomieszczeniu, z dala od wody.

Jeśli czujesz dyskomfort lub instalacja jest po powodzi, odpuść i dzwoń po pomoc. Bezpieczeństwo to nie fanaberia porażenie 230 V może skończyć się poważnymi obrażeniami. Po wszystkim włącz prąd stopniowo, obserwując reakcje.

Empatia każe powiedzieć: strach przed prądem jest uzasadniony, ale z głową zrobisz to bez stresu. Wielu właścicieli bloków z wielkiej płyty zaczynało podobnie, a dziś śpią spokojnie dzięki prostym nawykom.

Wizualna inspekcja przewodów elektryczną

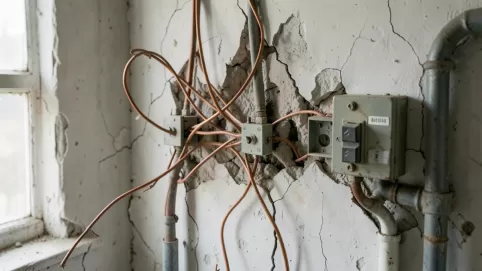

Zacznij od obejrzenia widocznych przewodów w puszkach, za meblami i w suficie szukaj izolacji popękanej, spalonej lub wilgotnej. Przewody miedziane powinny mieć jednolitą, elastyczną otulinę bez śladów przegrzania, jak czarne plamy czy stopiony plastik. Aluminiowe z lat 70.-80. często korodują na zielono to sygnał do wymiany. Sprawdź połączenia w puszkach: luźne śruby powodują iskrzenie i wzrost temperatury.

W kuchni i łazience skup się na przewodach blisko wody izolacja musi być podwójna, np. YDYp. Szukaj śladów gryzoni, które przegryzają otuliny, tworząc drogi dla upływu prądu. W ścianach pukaj delikatnie: puste przestrzenie mogą wskazywać na niewłaściwe prowadzenie kabli. Zrób zdjęcia podejrzanych miejsc dla elektryka.

Typowe wady do wykrycia wzrokiem

• Popękana izolacja na skrętach.
• Ślady rdzy lub zielonego nalotu.
• Przegrzane złączki z czarnymi śladami.
• Niewłaściwy przekrój przewodu (poniżej 1,5 mm² dla oświetlenia).
• Brak peszli w wilgotnych miejscach.

W blokach z wielkiej płyty instalacje często przebiegają w betonowych korytkach sprawdź dostęp via klapki rewizyjne. Jeśli widzisz przedmuchy powietrza przy gniazdkach, to znak nieszczelności. Ta inspekcja trwa 30-60 minut, ale daje 80% pewności o stanie.

Wizualnie wychwycisz problemy, które elektryk potwierdzi później. Właścicielka z Warszawy opowiadała: „Znalazłam spaloną puszkę za lodówką uniknęliśmy pożaru”. Nie ignoruj drobiazgów, one decydują o bezpieczeństwie całej rodziny.

Test gniazdek i napięcia w instalacji

Włącz prąd i weź tester bezdotykowy zbliż do każdego gniazdka, szukając stabilnego pola 230 V. Potem multimetr w tryb AC: sonda fazowa do prawostronnego bolca, neutralna do lewego, uziemiająca do bolca środkowego. Poprawne napięcie to 220-240 V między fazą a neutralnym, poniżej 200 V sygnalizuje spadek na przewodach. Testuj wszystkie gniazdka, nawet te w szafach.

Sprawdź polaryzację: faza zawsze po prawej (patrząc na gniazdko). Odwrotna podłączenie grozi porażeniem przy wymianie żarówek. W gniazdkach z uziemieniem zmierz napięcie między fazą a uziemiającym powinno być zerowe. Obciąż gniazdko grzejnikiem 2 kW na 5 minut i obserwuj ciepło obudowy.

Interpretacja wyników pomiarów

• 230 V ±10%: OK.
• 180-220 V: słaby przewód, ryzyko awarii.
• Brak napięcia: przerwa w obwodzie.
• Różnica >20 V między gniazdkami: nierównomierne obciążenie.

W starszych mieszkaniach gniazdka bez uziemienia to norma nie podłączaj tam wilgotnych urządzeń. Testuj po zmroku, by zobaczyć iskrzenie przy wtyczce. Jeśli napięcie skacze, wyłącz wszystko i szukaj przeciążenia.

Te pomiary dają ulgę: stabilne 230 V oznacza solidną bazę. Z praktyki wiem, że 30% bloków ma problemy z polaryzacją prosty test ratuje sprzęt.

Nigdy nie testuj pod obciążeniem bez doświadczenia multimetr może się spalić. Zawsze resetuj różnicówkę po testach napięcia.

Sprawdzanie tablicy rozdzielczej mieszkania

Otwórz szafkę rozdzielczą po wyłączeniu głównego sprawdź stan bezpieczników topikowych lub wyłączników nadprądowych. Automaty powinny być jednobiegunowe dla obwodów oświetleniowych (B6-B10A), dwubiegunowe dla gniazdek (B16A). Szukaj rdzy, luźnych szyn i stopionych styków. Etykiety obwodów ułatwiają identyfikację brak to chaos przy awariach.

W blokach często spotykane są wspólne szyny z sąsiadami sprawdź, czy twoje obwody są oddzielone. Wyłączniki różnicowe (RCD) 30 mA to must-have w łazienkach i kuchniach. Przewody w tablicy muszą być ułożone w wiązkach, z izolacją nieuszkodzoną. Zmierz rezystancję izolacji multimetrem powyżej 1 MΩ to norma.

Elementy do weryfikacji

• Czystość i brak kurzu/owadów.
• Stan licznika brak pęknięć szkła.
• Obecność wyłącznika głównego i awaryjnego.
• Przekroje przewodów przy szynach (min. 6 mm² dla dopływu).
• Data ostatniego przeglądu (naklejka).

W 2024 normy PN-HD 60364 wymagają RCD w każdym obwodzie wilgotnym. Jeśli tablica to prowizorka z taśmą, planuj modernizację. Ta kontrola trwa 15 minut, ale zapobiega blackoutom.

Tablica to serce instalacji zaniedbana powoduje 40% awarii. Po inspekcji oznacz obwody markerem dla spokoju.

Jeśli widzisz nieoryginalne modyfikacje, zrób foto i konsultuj z elektrykiem. Stabilna tablica to podstawa codziennego komfortu.

Badanie uziemienia w instalacji elektrycznej

Uziemienie sprawdź multimetrem w trybie ohmmeter: podłącz jedną sondę do bolca uziemiającego w gniazdku, drugą do rury wodnej lub grzejnika (są one połączone z uziomem). Rezystancja poniżej 10 Ω to dobry wynik; powyżej 100 Ω problem. W blokach uziemienie via szyna TN-C-S jest powszechne, ale przetestuj każde gniazdko z bolcem PE.

Bez uziemienia urządzenia z klasą I (lodówki, pralki) grożą porażeniem przy awarii. W starszych instalacjach TN-C (brak osobnego PE) ryzyko jest wysokie szukaj modernizacji do TN-S. Użyj testera uziemienia, jeśli multimetr nie wystarcza, symulując obciążenie 10 mA.

Metody pomiaru uziemienia

• Bezpośredni: gniazdo PE vs. punkt uziomu budynku.
• Porównawczy: vs. inne gniazdka (różnica <5 Ω).
• Pod obciążeniem: z rezystorem 1 kΩ.

W Polsce ustawa Prawo energetyczne nakazuje uziemienie we wszystkich instalacjach. Testuj na wyłączonym obwodzie, by uniknąć fałszywych wskazań. Słabe uziemienie powoduje brzęczenie AGD i skróconą żywotność.

Dobry wynik to ulga twoja rodzina jest chroniona. W 70% bloków z lat 80. uziemienie wymaga poprawy, ale test pokazuje skalę.

Jeśli rezystancja nieskończona, wyłącz gniazda z PE i wzywaj fachowca. To prosty test z wielkim wpływem na bezpieczeństwo.

Testy różnicówki w mieszkaniu

Różnicówka (RCD) testuj dedykowanym testerem: wciśnij przycisk test powinna wyłączyć obwód w <0,3 s. Potem pomiar upływu: symuluj 5, 15, 30 mA czas zadziałania maleje z prądem. Typowa RCD 30 mA chroni przed porażeniem dotykowym. Testuj co 3 miesiące, wg normy PN-EN 61008.

W tablicy sprawdź wszystkie RCD grupowe i selektywne. Jeśli nie wyłącza się, może być uszkodzona lub źle skalibrowana. Po teście naciśnij reset i powtórz pomiar napięcia. W łazienkach RCD musi być typu AC lub A dla prądu stałego z ładowarek.

Interpretacja czasów zadziałania

• 5 mA: <40 ms (super).
• 15 mA: <30 ms.
• 30 mA: <300 ms (min. wymagane).
• >500 ms: wymiana konieczna.

W blokach jedna różnicówka na piętrze to za mało nowoczesne mieszkania mają po jednej na obwód. Testuj pod obciążeniem, np. z włączoną kuchenką. Uszkodzona RCD nie chroni, a daje złudne poczucie bezpieczeństwa.

Pozytywny test to spokój: instalacja broni przed upływem. Elektryk podkreśla: „Różnicówka uratowała życie mojemu klientowi przy mokrej podłodze”. Regularne sprawdzanie to nawyk wart nabycia.

Nigdy nie omijaj testu przyciskiem tester pokazuje realny stan. W 2024 wzrosła sprzedaż testerów RCD o 25%, bo ludzie dbają o domy.

Pytania i odpowiedzi

• Jak sprawdzić napięcie w gniazdkach w mieszkaniu?

  Weź multimetr lub tester napięcia to podstawowe narzędzie za kilkadziesiąt złotych. Włóż sondy do gniazdka: lewa do fazy (prawa dziurka), prawa do neutralnego (lewa dziurka) i zielony żółty do uziemienia (środkowa). Powinno być ok. 230V między fazą a neutralnym, zero między neutralnym a uziemieniem. Jeśli coś nie gra, nie ruszaj dalej i dzwoń po elektryka.

• Co to jest różnicówka i jak ją przetestować?

  Różnicówka to zabezpieczenie przed porażeniem wyłącza prąd przy wycieku. Znajdź ją na tablicy rozdzielczej, ma przycisk TEST. Naciśnij powinna odpaść cała grupa obwodów. Potem włącz przyciskiem RESET. Jeśli nie działa, instalacja jest ryzykowna, zwłaszcza w łazience czy kuchni.

• Jak ocenić stan przewodów w ścianach?

  Bez rozkuwania ścian nie dojdziesz głęboko, ale sprawdź gniazdka i włączniki: odsłoń ramki i zobacz, czy przewody nie są luźne, skorodowane czy aluminiowe (cienkie, szare danger!). Szukaj śladów przegrzania: czarne plamy, zapach spalenizny. Jeśli budynek starszy niż 30 lat, lepiej zrób pełną inspekcję.

• Jakie podstawowe narzędzia potrzebuję do sprawdzenia instalacji?

  Tester napięcia bezdotykowy (na fazę), multimetr, wskaźnik fazy i śrubokręt płaski z izolacją. Wszystko za 100-200 zł w markecie budowlanym. Zawsze wyłącz prąd przed grzebaniem w puszkach i pracuj w gumowych rękawicach.

• Kiedy powinienem wezwać elektryka do instalacji?

  Gdy tester pokazuje niestabilne napięcie, różnicówka nie działa, widzisz iskry czy przewody na wierzchu. Przed zakupem mieszkania zrób pomiar rezystancji i upływności to da protokół. Nie ryzykuj pożaru czy porażenia za oszczędność kilkuset zeta.
