Jak połączyć dwa panele solarne? Szeregowo czy równolegle?

Rozumiem, że budujesz prostą instalację off-grid i chcesz precyzyjnie spiąć dwa panele solarne, by ich parametry pasowały do regulatora lub inwertera. W tym artykule krok po kroku wyjaśnię dwa główne sposoby łączenia szeregowe i równoległe z praktycznymi instrukcjami, zaletami, wadami oraz wskazówkami, jak dobrać metodę do swoich modułów. Dowiesz się, jak zwiększyć napięcie lub prąd, unikając strat w zacienieniu, i co zrobić, gdy panele mają różne moce.

• Sposoby łączenia paneli solarnych
• Zalety i wady połączenia równoległego
• Zalety i wady połączenia szeregowego
• Jak dobrać połączenie paneli solarnych
• Pytania i odpowiedzi

Sposoby łączenia paneli solarnych

Panele fotowoltaiczne łączy się przede wszystkim w dwa sposoby: szeregowo lub równolegle, co pozwala dostosować napięcie i prąd do wymagań regulatora lub inwertera w instalacjach off-grid. Szeregowe połączenie zwiększa całkowite napięcie, podczas gdy prąd pozostaje na poziomie pojedynczego panelu. Równoległe łączenie sumuje prądy przy zachowaniu napięcia jednego modułu. Wybór zależy od specyfikacji urządzeń i warunków pracy, takich jak nasłonecznienie czy zacienienie. Oba rozwiązania mają swoje miejsce w prostych systemach, gdzie liczy się efektywność bez skomplikowanej elektroniki.

W instalacjach z dwoma panelami fotowoltaicznymi te metody są proste do wdrożenia samodzielnie. Szeregowo spięte moduły tworzą string, idealny do osiągnięcia wyższego napięcia wymaganego przez większość regulatorów MPPT. Równolegle połączone panele lepiej radzą sobie w warunkach zmiennego oświetlenia. Zawsze sprawdzaj parametry na tabliczkach znamionowych, by uniknąć przeciążeń. Te podstawowe łączenia paneli solarnych to fundament każdej domowej fotowoltaiki off-grid.

Przed rozpoczęciem pracy pamiętaj o bezpieczeństwie: odłącz panele od regulatora i załóż rękawice izolujące. Użyj przewodów o odpowiednim przekroju, dostosowanym do prądu, by zminimalizować opory. W obu przypadkach złączki MC4 ułatwiają montaż bez lutowania. Te sposoby łączenia pozwalają na elastyczne skalowanie instalacji w miarę potrzeb.

Łączenie równoległe dwóch paneli solarnych

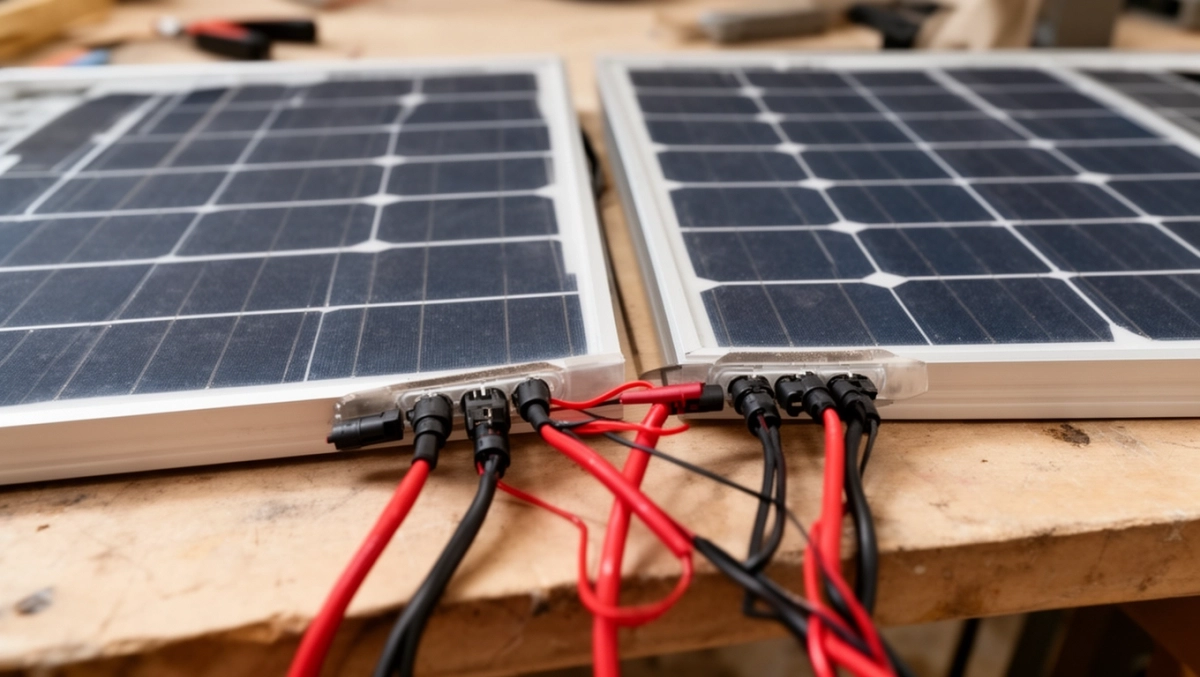

Do równoległego połączenia dwóch paneli solarnych potrzebujesz złączek MC4 typu Y lub adapterów równoległych. Połącz dodatnie bieguny (+) obu modułów fotowoltaicznych ze sobą, a ujemne (-) (-) również. Wynikowy przewód (+) i (-) podłącz bezpośrednio do regulatora. Ta metoda sumuje natężenie prądu jeśli każdy panel daje 8 A, razem uzyskasz 16 A przy tym samym napięciu, np. 12 V. Idealne dla regulatorów PWM o niskim napięciu wejściowym.

Krok po kroku: najpierw oczyść złączki i sprawdź polaryzację na tabliczkach znamionowych paneli. Użyj adaptera Y: wtyk (+) z jednego panelu i (+) z drugiego w gniazdo adaptera, podobnie dla ujemnych. Podłącz wyjście adaptera do regulatora. Zmierz multimeterm napięcie i prąd po podłączeniu w słońcu. Unikaj długich przewodów, bo opory zmniejszają prąd. To proste łączenie równoległe dwóch paneli solarnych działa w warunkach częściowego zacienienia.

• Sprawdź identyczne napięcie otwarte (Voc) obu paneli różnice powyżej 5% powodują straty.
• Użyj przewodów 4-6 mm² dla prądów powyżej 10 A.
• Zabezpiecz połączenie taśmą izolacyjną przed wilgocią.
• Testuj system w pełnym słońcu przed stałym montażem.

Zalety i wady połączenia równoległego

Połączenie równoległe paneli fotowoltaicznych wyróżnia się odpornością na zacienienie jeden panel nie blokuje prądu z drugiego. Całkowity prąd rośnie liniowo, co pasuje do inwerterów o niskim napięciu. W instalacjach off-grid z regulatorem PWM to optymalne rozwiązanie dla małych systemów. Zalety obejmują też prostotę montażu bez specjalistycznych narzędzi. Prąd jest stabilny nawet przy zmiennym nasłonecznieniu.

Wadą jest potrzeba grubych przewodów ze względu na wysoki prąd, co zwiększa koszty i opory na dłuższych dystansach. Napięcie pozostaje niskie, ograniczając kompatybilność z regulatorami MPPT wymagającymi powyżej 20 V. W pełni zacienionym panelu drugi nadal produkuje, ale straty rosną przy dużych różnicach mocy. Mimo to, dla dachów z przeszkodami, to praktyczne łączenie paneli solarnych.

Podsumowując zalety: minimalne straty w cieniu, łatwy montaż. Wady: wysokie wymagania kablowe, niskie napięcie wyjściowe. Wybierz je, gdy priorytetem jest prąd.

Łączenie szeregowe dwóch paneli solarnych

Szeregowe połączenie dwóch paneli solarnych polega na połączeniu dodatniego bieguna (+) pierwszego z ujemnym (-) drugiego. Pozostałe końce (+) drugiego i (-) pierwszego idą do regulatora. Napięcie sumuje się: dwa panele po 18 V dają 36 V, prąd zostaje na poziomie słabszego, np. 8 A. To standard dla stringów w off-grid z MPPT.

Instrukcja: użyj standardowych złączek MC4. Włóż wtyk (+) panelu 1 do gniazda (-) panelu 2. Podłącz (+) panelu 2 i (-) panelu 1 do wejścia regulatora. Zmierz Voc nie przekraczaj maksimum inwertera. Montaż na dachu ułatwi naturalny string. To efektywne łączenie szeregowe dwóch paneli solarnych dla wyższego napięcia.

• Dopasuj panele o podobnym prądzie zwarciowym (Isc).
• Użyj przewodów 2,5-4 mm², bo prąd jest niższy.
• Sprawdź temperaturę napięcie spada w upale o 0,3-0,5%/°C.
• Zabezpiecz przed odwrotną polaryzacją diodą blokującą.

Po podłączeniu monitoruj prąd i napięcie przez dobę.

Zalety i wady połączenia szeregowego

Zalety szeregowego łączenia paneli fotowoltaicznych to wyższe napięcie, umożliwiające dłuższe kable bez strat i kompatybilność z MPPT. Efektywność rośnie w pełnym słońcu, bo string działa jako całość. Koszty przewodów spadają dzięki niskiemu prądowi. Idealne dla instalacji na dużych odległościach od regulatora.

Wady ujawniają się w zacienieniu: cień na jednym panelu obniża prąd całego stringu. Wymaga identycznych modułów, inaczej słabszy ciągnie resztę. Ryzyko przegrzania w stringu bez optymalizatorów. Mimo to, dla otwartych dachów, to najlepsze rozwiązanie.

Zalety: wysokie napięcie, niskie straty na przewodach. Wady: wrażliwość na cień, potrzeba dopasowanych paneli.

Łączenie paneli solarnych o różnych mocach

Panele fotowoltaiczne o różnych mocach łączy się ostrożnie, by uniknąć strat. W równoległym prąd słabszego ogranicza mocniejszy, tracąc do 20-30% potencjału. Szeregowo napięcie słabszego panelu decyduje, powodując podobne straty. Zawsze oblicz efektywną moc: dla 100 W i 80 W równolegle uzyskasz ok. 160 W zamiast 180 W.

Porównanie strat w połączeniach

Użyj optymalizatorów mocy na słabszym panelu, by wyrównać parametry. W off-grid lepiej dobierać identyczne moduły. Czyszczenie i kąt nachylenia minimalizują różnice.

Jak dobrać połączenie paneli solarnych

Dobór połączenia zależy od parametrów regulatora: sprawdź minimalne i maksymalne napięcie wejściowe oraz prąd. Dla MPPT wybierz szeregowe, by przekroczyć 20-30 V. PWM preferuje równoległe przy 12/24 V. Oblicz: Voc stringa < 1.25 x Vmax regulatora.

Weź pod uwagę zacienienie: równoległe dla drzew, szeregowe dla czystego nieba. Moc instalacji: dwa 100 W równolegle dają 16-20 A, szeregowo 36 V / 5 A. Symuluj w arkuszu kalkulacyjnym dzienne nasłonecznienie.

Script src="https://cdn.jsdelivr.net/npm/chart.js"> W praktyce z doświadczenia, testuj obie opcje na sucho. To zapewni optymalną instalację fotowoltaiczną.

Pytania i odpowiedzi

• Jak połączyć dwa panele solarne szeregowo?

  W połączeniu szeregowym dodatni biegun pierwszego panelu podłącz do ujemnego bieguna drugiego. Wynikowe napięcie sumuje się (np. dwa panele po 24 V dają 48 V), a prąd pozostaje na poziomie słabszego panelu. Idealne do osiągnięcia wyższego napięcia wymaganego przez inwerter w instalacjach off-grid.

• Jak połączyć dwa panele solarne równolegle?

  Podłącz dodatnie bieguny obu paneli do siebie, a ujemne również. Napięcie pozostaje stałe (np. 24 V), ale prąd się sumuje (np. dwa po 10 A dają 20 A). To połączenie minimalizuje straty w warunkach częściowego zacienienia.

• Jaka jest różnica między połączeniem szeregowym a równoległym paneli solarnych?

  Szeregowe zwiększa napięcie przy stałym prądzie, tworząc stringi modułów. Równoległe zwiększa prąd przy stałym napięciu. Wybór zależy od parametrów regulatora lub inwertera szeregowe dla wyższego napięcia, równoległe dla większego prądu i tolerancji na zacienienie.

• Kiedy wybrać połączenie szeregowe, a kiedy równoległe dla dwóch paneli solarnych?

  Szeregowe, gdy inwerter wymaga wyższego napięcia i panele są w pełni nasłonecznione. Równoległe w warunkach zmiennego oświetlenia lub zacienienia, by uniknąć spadku wydajności całego stringu. Zawsze sprawdzaj specyfikacje paneli i urządzeń.
